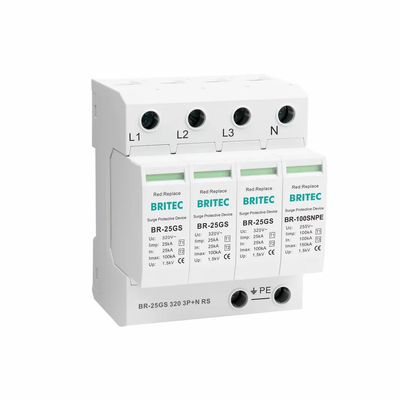

Τυποποιημένη συσκευή προστασίας από υπερβολική τάση
Προστατευτική συσκευή 25kA μονοφάσης 3+1 τύπου 1 τάξης Ι κατά την έκρηξη κεραυνών
Χαρακτηριστικά του προϊόντος
- Αριθμός πόλων: 3P+N
- Πάνω: 1,5kV
- Φωτογραφία: 100 kA
- Ρυθμικό: 320 V
- Σύστημα διανομής ηλεκτρικής ενέργειας: SPD στο σύστημα TT
- Η τηλεπικοινωνιακή σηματοδότηση είναι προαιρετική
- BR-25GS 3P+N σύμφωνα με τα πρότυπα EN/IEC 61643-11
- Δοκιμάζεται και προσδιορίζεται σύμφωνα με τις δύο τάξεις δοκιμής T1 και T2
Έχουμε 25 χρόνια εμπειρίας στην έρευνα και ανάπτυξη και την παραγωγή του πεδίου προστασίας από υπερχείλιση και παρέχουμε 5 χρόνια εγγύηση.
Τεχνικές προδιαγραφές
| Προδιαγραφές |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| Τροποποίηση SPD (EN61643-11) |
Τύπος 1 + Τύπος 2 |
Τύπος 1 + Τύπος 2 |
Τύπος 1 + Τύπος 2 |
| Κλάση SPD (IEC61643-11) |
Τάξη I + Τάξη II |
Τάξη I + Τάξη II |
Τάξη I + Τάξη II |
| Ονομαστική τάση λειτουργίας α.κ. (Un) |
120V/240V ((50/60Hz) |
230V/400V ((50/60Hz) |
240V/415V ((50/60Hz) |
| Μέγιστη συνεχής τάση λειτουργίας α.κ.α. (Uc L-N/N-PE) |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
320V/255V ((50/60Hz) |
| Ηλεκτρονικό ρεύμα παλμού (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Ονομαστικό ρεύμα εκκένωσης (8/20μs) (σε L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Μέγιστο ρεύμα εκκένωσης (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Επίπεδο προστασίας τάσης (πάνω L-N/N-PE) |
≤1,5kV/≤1,5kV |
≤1,5kV/≤1,5kV |
≤1,5kV/≤1,5kV |
| Μαξ. εφεδρική ασφάλεια |
200A gG |
200A gG |
200A gG |
| Χρόνος απόκρισης (tA) |
≤ 100ns |
≤ 100ns |
≤ 100ns |
| Πεδίο θερμοκρασίας λειτουργίας (Tu) |
-40°C-85°C |
-40°C-85°C |
-40°C-85°C |
| Κωδικός παραγγελίας |
Β17058 |
Β17071 |
Β17096 |
Επιθέματα: Προσθήκη επιθέματος "RS" για την έκδοση τηλεπικοινωνιακής σηματοδότησης ξηρής επαφής.
Βασικά χαρακτηριστικά
- Τύπος: Προστατευτής υπερτάσεων T1+T2
- Χρόνος απόκρισης: ≤ 100ns
- Ετικετοποιημένες συνδέσεις
- Τύπος σύνθετος: 3P+N
- Εγκατάσταση: τυποποιημένη σιδηροτροχιά 35 mm
- Μηχανοκίνητα οχήματα για τη μεταφορά ηλεκτρικής ενέργειας
- Σύμφωνα με την IEC61643-11
- Συσκευή θερμικής αποσύνδεσης
- Σύνδεση τερματικού σημείου βίδας
Εφαρμογές
Προστατεύει τις ηλεκτρικές εγκαταστάσεις από άμεσες κεραυνοβολίες και αποδέσμευει το αντίστροφο ρεύμα από τον κεραυνό που εξαπλώνεται από τον αγωγό γης στους αγωγούς του δικτύου.Η συσκευή έχει σχεδιαστεί για χρήση μεταξύ ζώνης O και ζώνης 1 (σύμφωνα με τον ορισμό της ζώνης προστασίας από κεραυνό IEC 62305-4)Μπορεί να χρησιμοποιηθεί για την προστασία του τρισδιάστατου συστήματος ενέργειας.
Οδηγίες εγκατάστασης
- Προσδιορίστε την πορεία του ρεύματος εκφόρτισης
- Σημειώστε τα καλώδια που παράγουν μια πρόσθετη πτώση τάσης στο τερματικό της συσκευής
- Σημείωση του αγωγού PE κάθε συσκευής για την αποφυγή περιττών κυκλωμάτων επαγωγής
- Εγκαθιδρύεται ισοδύναμη σύνδεση μεταξύ της συσκευής και του SPD

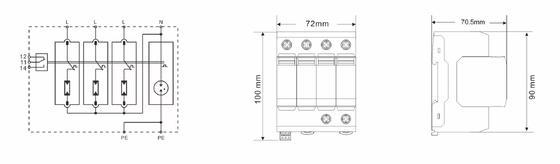

- Κατά την εγκατάσταση, συνδέστε τη συσκευή σύμφωνα με το διάγραμμα εγκατάστασης, όπου το L είναι η γραμμή φάσης, το N είναι η ουδέτερη γραμμή και το PE είναι η γραμμή εδάφους.
Κατασκευαστικές ικανότητες
Η Britec διαθέτει προηγμένο εξοπλισμό δοκιμών και γραμμές προϊόντων, τέλεια διαχείριση, επαγγελματικό τεχνικό προσωπικό και καλά εκπαιδευμένους εργαζόμενους.Γι'αυτό το τεχνικό επίπεδο των προϊόντων μας μπορεί να φτάσει τα κορυφαία επίπεδαΜπορούμε επίσης να βοηθήσουμε τους πελάτες με OEM / ODM.
Πληροφορίες εταιρείας
Η Wenzhou Britec Electric Co., Ltd. ιδρύθηκε το 2003.Η Britec είναι ένας επαγγελματίας κατασκευαστής συσκευών προστασίας από υπερτάσεις (SPD) που σχεδιάζει και κατασκευάζει συσκευές προστασίας από υπερτάσεις για την προστασία της ισχύος, προστασία δεδομένων, προστασία από ηλιακή ενέργεια κλπ.
Η Britec διαθέτει εσωτερικό εργαστήριο με γεννήτρια 100kA 10/350 κεραυνών, 25kA 10/350 γεννήτρια, 120kA 8/20 γεννήτρια, 1.2/50 20kV συνδυασμένη γεννήτρια,Σταθμός δοκιμών TOV και λοιπό εξοπλισμό δοκιμών.
Η εταιρεία διαθέτει σύστημα διαχείρισης ISO9001, ISO45001, ISO14001.Η Britec έχει μακρά επιχειρηματική σχέση με τους Ευρωπαίους πελάτες και καλή εμπειρία στη συνεργασία με πολυεθνικές εταιρείες.
Παγκόσμια παρουσία
Η Britec έχει μια ισχυρή ομάδα πωλήσεων, οι συσκευές προστασίας υπερεμπόδισής μας πωλούνται σε πολλές χώρες σε όλο τον κόσμο.Θα θέλαμε να συνεργαστούμε με παγκόσμιους πελάτες και να σας βοηθήσουμε να πετύχετε στην αγορά σας.
Πιστοποιητικά
Η Britec προσφέρει πλήρη γκάμα προϊόντων SPD που έχουν πιστοποίηση CE, RoHS, TUV, SEMKO, CB. Η εταιρεία εφαρμόζει σύστημα διαχείρισης ποιότητας ISO9001.
Εφαρμογές προϊόντων
Η Britec έχει αναπτύξει ένα ευρύ φάσμα προϊόντων που καλύπτουν κυρίως τις απαιτήσεις στον τομέα της προστασίας από αστραπές χαμηλής τάσης, όπως SPD για το σύστημα ηλεκτρικής ενέργειας, το φωτοβολταϊκό σύστημα και τα δεδομένα κλπ.Όλα αυτά τα προϊόντα έχουν εφαρμοστεί ευρέως στο ηλεκτρονικό σύστημα, δίκτυο υπολογιστών και σύστημα ασφαλείας, προστασία της βιομηχανίας ενέργειας, της πετρελαϊκής χημικής βιομηχανίας και της εθνικής άμυνας.
Συχνές Ερωτήσεις
Τι λες για την εμπειρία σου;
Έχουμε το δικό μας εργοστάσιο και εσωτερικό εργαστήριο δοκιμών, το τμήμα Ε&Α μας έχει περισσότερες από 25 χρόνια εμπειρίας.
Ποιο είναι το πλεονέκτημα σου;
Γρήγορη παράδοση: 2-3 εβδομάδες. Μεγάλη παραγωγή, μείωση του κόστους: 300.000 κομμάτια ετησίως.
Είναι αποδεκτό το πακέτο προσαρμοσμένου σχεδιασμού;
Το εσωτερικό κιβώτιο και το εξωτερικό κουτί είναι κατασκευασμένα σύμφωνα με το διεθνές πρότυπο.
Μπορείτε να κάνετε OEM για εμάς;
Φυσικά, δεχόμαστε παραγγελίες OEM και ODM, παρακαλούμε να μας δώσετε την άδεια για το εμπορικό σήμα.
Τι λες για εγγύηση;
Πέντε χρόνια.
Μπορώ να αγοράσω 1pc δείγμα πρώτα και μικρή παραγγελία;
Φυσικά, υποστήριξη παραγγελιών δείγματος, ειδικά για νέους πελάτες υπό ορισμένες προϋποθέσεις.
Πόσο καιρό χρειάζεται για να γίνει ένα δείγμα;
3-5 μέρες.
Πώς τα πάει η εταιρεία σας όσον αφορά τον έλεγχο ποιότητας;
Η ποιότητα είναι προτεραιότητα.Πάντα δίνουμε μεγάλη σημασία στον έλεγχο ποιότητας από την αρχή μέχρι το τέλος της παραγωγής.η επιθεώρηση περιπολίας γίνεται κατά τη διάρκεια της παραγωγής και όλα τα εμπορεύματα πρέπει να ελέγχονται 100% πριν εγκαταλείψουν το εργοστάσιο.
