| Place of Origin: | China |
| Μάρκα: | BRITEC |
| Πιστοποίηση: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| Ποσότητα παραγγελίας min: | 5 PCS |
|---|---|
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| Τύπος στερέωσης: | DIN Rail 35 χιλιοστά | Επίπεδο προστασίας: | Τύπος 1 |
|---|---|---|---|
| Εκτίμηση υγρασίας: | 95% | Δομή προϊόντος: | Κύλινδρο |
| Κατηγορία τάσης: | 275V, 320V, 385V, 440V | Χρόνος απόκρισης: | ≤100ns |
| Ονομασία προϊόντος: | Συσκευή προστασίας από υπερτάσεις τύπου 1 | Αριθμός Πολωνών: | 1P, 1P+N, 2P, 3P, 3P+N, 4P προαιρετικό |
| Επισημαίνω: | Συσκευή προστασίας από υπερτάσεις τύπου 1 275V,αντικεραυνικό 2P IEC SPD,BR-25GR SPD αντικεραυνικό |
||
| Προδιαγραφές | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| Ταξινομή SPD σύμφωνα με το EN61643-11 | Τύπος 1 + Τύπος 2 | Τύπος 1 + Τύπος 2 | Τύπος 1 + Τύπος 2 | |
| Τροποποίηση SPD σύμφωνα με την IEC61643-11 | Τάξη I + Τάξη II | Τάξη I + Τάξη II | Τάξη I + Τάξη II | |
| Ονομαστική τάση λειτουργίας | Ενα | 120V ((50/60Hz) | 230V ((50/60Hz) | 230V ((50/60Hz) |
| Μέγιστη συνεχής τάση λειτουργίας α.κ. | Οκ | 150V ((50/60Hz) | 275V ((50/60Hz) | 320V ((50/60Hz) |
| Ηλεκτρονικό ρεύμα παλμού (10/350μs) | Ποντίκι | 25kA | 25kA | 25kA |
| Ονομαστικό ρεύμα εκκένωσης (8/20μs) | Μέσα | 25kA | 25kA | 25kA |
| Μέγιστο ρεύμα εκκένωσης (8/20μs) | Ιμαξ | 100kA | 100kA | 100kA |
| Ποσότητα ηλεκτρικής φόρτισης | Q | 12.5Α | 12.5Α | 12.5Α |
| Ειδική ενέργεια | Δ/Δ | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
| Επίπεδο προστασίας τάσης | Σηκωθείτε. | ≤ 1,5 kV | ≤ 1,5 kV | ≤ 1,5 kV |
| Διορισμένο ρεύμα βραχυκυκλώματος α.κ. | Επικεφαλής | 25kA rms | 25kA rms | 25kA rms |
| Μαξ. εφεδρική ασφάλεια | 315A gG | 315A gG | 315A gG | |
| Προσωρινή υπερφόρτωση | ΤΟΒ | 440V/120min-αντίσταση | ||
| Χρόνος απόκρισης | Α | ≤ 100ns | ≤ 100ns | ≤ 100ns |
| Περιοχή θερμοκρασίας λειτουργίας | Εσύ. | -40 °C-80 °C | -40 °C-80 °C | -40 °C-80 °C |
| Περιοχή διατομής (μίν.) | 4 mm2 | 4 mm2 | 4 mm2 | |
| Περιοχή διατομής (μέγιστη.) | 35 mm2 | 35 mm2 | 35 mm2 | |
| Για τοποθέτηση σε | 35 mm Din σιδηρόδρομος | |||
| Υλικό περιβλήματος | Θερμοπλαστικά UL94-V0 | |||
| Στον βαθμό προστασίας | Διάκριση IP20 | Διάκριση IP20 | Διάκριση IP20 | |
| Κωδικός παραγγελίας | Β7124 | Β7137 | Β7150 | |
| Κωδικός παραγγελίας (με τηλεπικοινωνία) | Β7125 | Β7138 | Β7151 | |
Χαρακτηριστικά:
Ανθεκτικό, αντέχει πολλαπλά χτυπήματα.
Τάξη προστασίας: Τύπος 1+2, Τάξη I +Τάξη II.
Το BR-25GR 2P είναι κατάλληλο για το σύστημα TN.
Μέγιστη συνεχής τάση λειτουργίας Uc 150VAC/ 275VAC/ 320VAC.

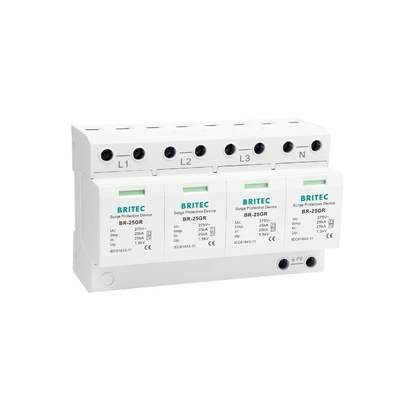

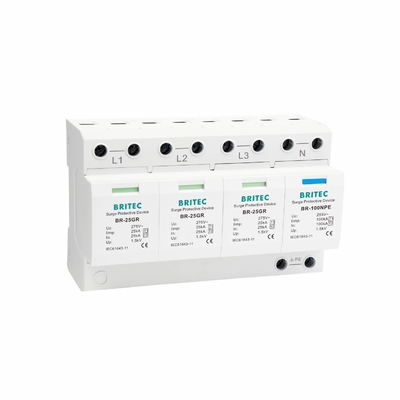

Συνδυασμός: 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
Εφαρμογή:
Κατάλληλο για την κατηγορία 1.
Το προϊόν χρησιμοποιείται ευρέως σε φωτοβολταϊκούς σταθμούς παραγωγής ηλεκτρικής ενέργειας, σταθμούς φόρτισης, σε οικιστικά κτίρια, σταθμούς βάσης κινητής επικοινωνίας, σε χώρους τηλεπικοινωνιών,Βιομηχανικά εργοστάσια και ορυχεία και άλλα συνολικά συστήματα τροφοδοσίας ηλεκτρικής ενέργειας, όπως διάφοροι σταθμοί διανομής, χώροι διανομής, ντουλάπια διανομής, πάνελ διανομής εναλλασσόμενου και συνεχούς ρεύματος, μετασχηματιστή κιβωτίου και άλλοι σημαντικοί και ευάλωτοι σε κεραυνό εξοπλισμός.
Χρησιμοποιείται ευρέως σε σταθμούς βάσης κινητής επικοινωνίας, γραφεία/σταθμούς επικοινωνίας μικροκυμάτων, αίθουσες τηλεπικοινωνιών, βιομηχανική εξόρυξη, πολιτική αεροπορία, χρηματοπιστωτικές κινητές αξίες κλπ.
Για διάφορους σταθμούς διανομής ηλεκτρικής ενέργειας, δωμάτια διανομής ηλεκτρικής ενέργειας, ντουλάπια διανομής ηλεκτρικής ενέργειας, κουτιά διανομής κλπ.
Ενάντια σε υπερβολές στα ηλεκτρικά δίκτυα.
| Παράμετρος | Λεπτομέρειες |
|---|---|
| Ονομασία του προϊόντος | Συσκευή προστασίας από υπερτάσεις τύπου 1 |
| Επίπεδο προστασίας | Τύπος 1 |
| Αριθμός Πολωνών | 1P, 1P+N, 2P, 3P, 3P+N, 4P Προαιρετικό |
| Κατηγορία τάσης | 275V, 320V, 385V, 440V |
| Κατηγορία υγρασίας | 95% |
| Χρόνος απόκρισης | ≤ 100ns |
| Βάρος | 0.5 κιλά |
| Δομή προϊόντος | Κύλινδρο |
| Τάξη προστασίας | Διάκριση IP20 |
| Θερμοκρασία λειτουργίας | -40°C -80°C |

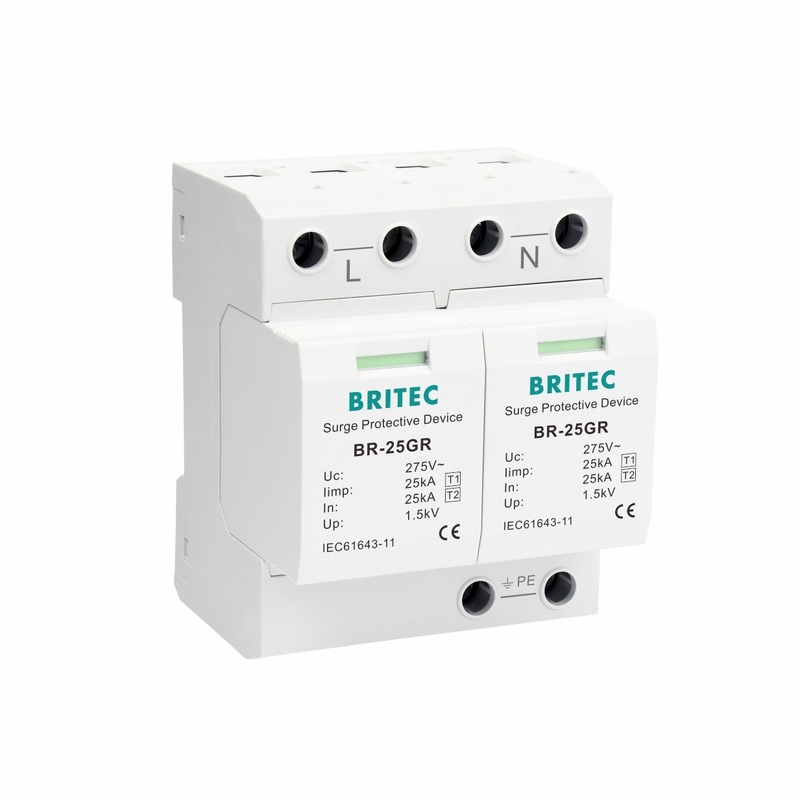

Η συσκευή BRITEC BR-25GR 2P 25ka για την προστασία από υπερβολικές τάσεις
Αυτή η συσκευή προστασίας BRITEC BR-25GR 2P 25ka από υπερβολική τάση προσφέρει ανώτερη προστασία από κεραυνές και άλλα γεγονότα υπερβολικής τάσης.Έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρότερες απαιτήσεις των UL 1449 και IEC 61643-1Είναι SPD τύπου 1 με προστατευτικό 25ka και έχει χρόνο απόκρισης ≤100ns. Είναι πιστοποιημένο με TUV/CB/CE/ROHS/ISO9001 και έχει εύρος θερμοκρασίας λειτουργίας -40°C-80°C.Η ονομαστική υγρασία είναι 95% και η τάξη προστασίας είναι IP20Το βάρος είναι 0,5kg. Η ελάχιστη ποσότητα παραγγελίας είναι 1PCS και η συσκευασία είναι χαρτοκιβώτιο. Ο χρόνος παράδοσης είναι 15 ημέρες μετά την παραλαβή της κατάθεσης και οι όροι πληρωμής είναι TT. Η ικανότητα εφοδιασμού είναι 1000000 ανά μήνα.
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για την συσκευή προστασίας από υπερβολές τύπου 1.
Παρέχουμε επίσης τεχνική εκπαίδευση και υποστήριξη στην εξυπηρέτηση πελατών για τη συσκευή προστασίας από υπερβολικές τάσεις τύπου 1. Είμαστε διαθέσιμοι 24 ώρες το 24ωρο για να απαντήσουμε στις ερωτήσεις σας και να σας βοηθήσουμε με τυχόν προβλήματα που μπορεί να έχετε.
