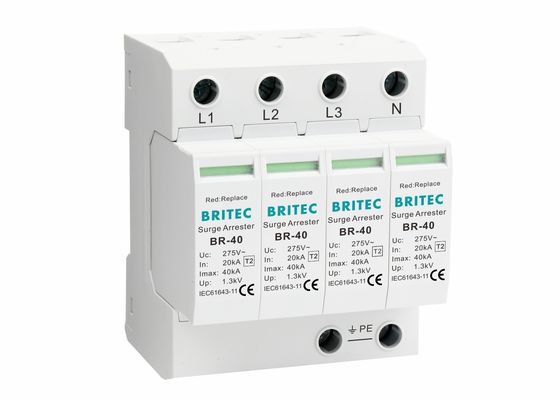

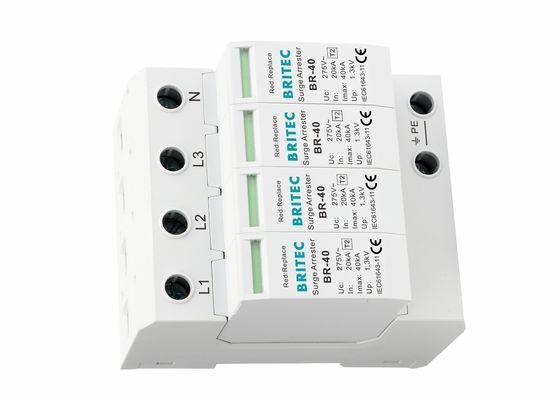

Περιγραφή Διατάξεων Προστασίας Υπερτάσεων Τύπου 2 20kA 40kA:
• Οι διατάξεις προστασίας υπερτάσεων (SPDs) BR-40 4P είναι κατάλληλες για το σύστημα τροφοδοσίας TN-S των 50/60Hz, με ονομαστική τάση 440V AC και κάτω.
• MOVs υψηλής ενέργειας εξοπλισμένα με ειδικό θερμικό αποσυνδέτη και σχετικές ενδείξεις βλάβης.
• Προστασία εξοπλισμού από έμμεσους παλμούς κεραυνού και άλλες παροδικές υπερτάσεις.
• Συνεπής δυνατότητα σύνδεσης (pluggability)
• Με μέγιστο ρεύμα εκφόρτισης 40kA
• Με ή χωρίς απομακρυσμένη επαφή ένδειξης.
• Το SPD είναι σχεδιασμένο σύμφωνα με το IEC Class II, αξιόπιστη απόδοση και χαμηλή τιμή.
Λεπτομέρειες Προϊόντος Διατάξεων Προστασίας Υπερτάσεων Τύπου 2 20kA 40kA:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Ταξινόμηση SPD σύμφωνα με το EN61643-11 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
| Ταξινόμηση SPD σύμφωνα με το IEC61643-11 |
Class II |
Class II |
Class II |
Class II |
Class II |
| Μέγιστη συνεχής τάση λειτουργίας a.c. Uc |
150V |
275V |
320V |
385V |
440V |
| Ονομαστικό ρεύμα εκφόρτισης (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα εκφόρτισης (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Επίπεδο προστασίας τάσης 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Μέγιστη εφεδρική ασφάλεια |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Χρόνος απόκρισης tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Εύρος θερμοκρασίας λειτουργίας Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Κατάσταση λειτουργίας / ένδειξη βλάβης |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
| Διατομή (Ελάχ.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Διατομή (Μέγ.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Για τοποθέτηση σε |
ράγα Din 35mm |
| Υλικό περιβλήματος |
Θερμοπλαστικό UL94-V0 |
| Βαθμός προστασίας |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Οδηγίες εγκατάστασης SPD:
Συμβουλές: Τι είναι μια διάταξη προστασίας υπερτάσεων;
• Η διάταξη προστασίας υπερτάσεων (SPD) είναι μια ηλεκτρονική συσκευή που παρέχει προστασία για ηλεκτρικό εξοπλισμό, δίκτυα επικοινωνίας κ.λπ. από την επίδραση των υπερτάσεων. Όταν μια αιχμή ρεύματος ή μια υπέρταση εμφανίζεται ξαφνικά σε ένα ηλεκτρικό κύκλωμα ή μια γραμμή επικοινωνίας λόγω εξωτερικών παρεμβολών, το SPD μπορεί να διεξάγει την εκτροπή σε πολύ σύντομο χρονικό διάστημα, αποφεύγοντας έτσι τη ζημιά της υπέρτασης σε άλλο εξοπλισμό στο κύκλωμα.
• Οι διατάξεις προστασίας υπερτάσεων έχουν σχεδιαστεί για να ελαχιστοποιούν τις επιπτώσεις των έμμεσων και άμεσων κεραυνών ή άλλων παροδικών υπερτάσεων, κατάλληλες για προστασία από υπερτάσεις σε οικιακές, τριτογενείς βιομηχανικές και άλλες βιομηχανικές εφαρμογές. Το SPD έχει διάφορους τρόπους προστασίας: L-L, L-G, L-N, N-G και οι συνδυασμοί τους.
• Ο προστατευτής υπερτάσεων SPD είναι μια απαραίτητη συσκευή για την προστασία από κεραυνούς στον ηλεκτρονικό εξοπλισμό. Ο ρόλος του είναι να περιορίζει την παροδική υπέρταση που εισέρχεται στη γραμμή ρεύματος και στη γραμμή μετάδοσης σήματος στο εύρος τάσης που μπορεί να αντέξει η συσκευή ή το σύστημα, ή να εκφορτίζει ισχυρό ρεύμα κεραυνού στο έδαφος, προστατεύοντας έτσι τον εξοπλισμό ή τα συστήματα από κλονισμούς.
Η λειτουργία μιας διάταξης προστασίας υπερτάσεων (SPD) είναι ο περιορισμός των παροδικών υπερτάσεων και η εκτροπή των ρευμάτων υπερτάσεων στο έδαφος, αποτρέποντας τη ζημιά στον ηλεκτρικό εξοπλισμό.
Μπορούμε να παρέχουμε προϊόντα με τις ίδιες παραμέτρους με το spd mersen.
Οι Υπηρεσίες μας:
• 21 χρόνια παγκόσμιας κορυφαίας επαγγελματικής κατασκευής ηλεκτρικών προϊόντων, αλεξικέραυνων.
• Όλα τα προϊόντα θα είναι καλά συσκευασμένα πριν από την αποστολή.
• Τυπική συσκευασία και μπορείτε επίσης να μας πείτε τις δικές σας απαιτήσεις συσκευασίας.
• Ταχύτερη παράδοση.
• Δοκιμάζονται μεμονωμένα πριν από την αποστολή.
Το εργοστάσιό μας:
Πιστοποιητικό:
Αποστολή:
Συχνές ερωτήσεις:
Ε1: Τι είδους SPD μπορείτε να προμηθεύσετε;
Α: Μπορούμε να προμηθεύσουμε όλα τα είδη διατάξεων προστασίας υπερτάσεων, συμπεριλαμβανομένων των προστατευτικών υπερτάσεων AC, των διατάξεων προστασίας υπερτάσεων PV (ηλιακών), των αλεξικέραυνων δεδομένων, των αλεξικέραυνων LED και ούτω καθεξής.
Ε2: Πώς μπορούμε να επιλέξουμε τα κατάλληλα προϊόντα για εμάς;
Α: Παρακαλούμε πείτε μας τις λεπτομερείς απαιτήσεις σας και θα σας δώσουμε την καλύτερη συμβουλή για την επιλογή σας.
Ε3: Γιατί τα προϊόντα σας είναι πολύ φθηνά, η ποιότητα είναι εγγυημένη;
Α: Επειδή έχουμε το δικό μας εργοστάσιο, ο ποιοτικός έλεγχος είναι πολύ αυστηρός, τα προϊόντα πωλούνται απευθείας και χονδρικά στο διαδίκτυο, επομένως η ποιότητα και η τιμή μας είναι πολύ ανταγωνιστικές.
Ε4: Θέλω να παραγγείλω διαφορετικά είδη, η χονδρική μπορεί να αναμειχθεί;
Α: Ναι, σίγουρα. Και υποστηρίζουμε επίσης OEM και ODM.
