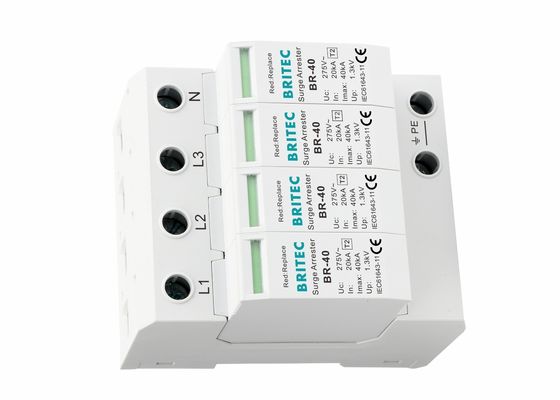

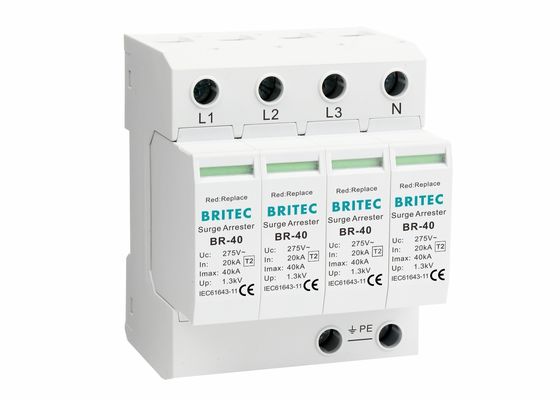

Περιγραφή Διατάξεων Προστασίας Υπερτάσεων (SPD) Τύπου 2 για Προστασία από Κεραυνούς, 40Ka:
• Ένταση Επαφής Σήματος Απομακρυσμένου Συναγερμού
• Επίπεδο δοκιμής Τύπου 2 ή Κατηγορίας II
• Ένδειξη βλάβης
• Ονομαστικό ρεύμα εκφόρτισης 20Ka με μέγιστο ρεύμα εκφόρτισης 40kA
• Υψηλή ικανότητα εκφόρτισης και χαμηλή υπολειμματική τάση
• 4-πολικό SPD
• Προστασία υπερθέρμανσης
• Συναρμολόγηση σε ράγα DIN, εύκολη εγκατάσταση, συμπαγές μέγεθος, καλή απόδοση
• IP20, UL94 V0
Λεπτομέρειες Προϊόντος Διατάξεων Προστασίας Υπερτάσεων (SPD) Τύπου 2 για Προστασία από Κεραυνούς, 40Ka:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Ταξινόμηση SPD σύμφωνα με το EN61643-11 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
| Ταξινόμηση SPD σύμφωνα με το IEC61643-11 |
Κατηγορία II |
Κατηγορία II |
Κατηγορία II |
Κατηγορία II |
Κατηγορία II |
| Μέγιστη συνεχής τάση λειτουργίας εναλλασσόμενου ρεύματος Uc |
150V |
275V |
320V |
385V |
440V |
| Ονομαστικό ρεύμα εκφόρτισης (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα εκφόρτισης (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Επίπεδο προστασίας τάσης 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Μέγιστη εφεδρική ασφάλεια |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Χρόνος απόκρισης tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Εύρος θερμοκρασίας λειτουργίας Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Κατάσταση λειτουργίας / ένδειξη βλάβης |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
| Διατομή (Ελάχιστη) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Διατομή (Μέγιστη) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Για τοποθέτηση σε |
ράγα DIN 35mm |
| Υλικό περιβλήματος |
Θερμοπλαστικό UL94-V0 |
| Βαθμός προστασίας |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Διάσταση:
Εφαρμογή Διατάξεων Προστασίας Υπερτάσεων (SPD) Τύπου 2 για Προστασία από Κεραυνούς, 40Ka:
• Οι διατάξεις προστασίας υπερτάσεων (SPDs) είναι κατάλληλες για το σύστημα τροφοδοσίας TN-S 50/60Hz
• Κατάλληλο για τριφασική εφαρμογή
• Προστατεύοντάς τα από άμεσους και έμμεσους κεραυνούς και άλλες παροδικές υπερτάσεις.
Εγκατάσταση:
• Οι συσκευές προστασίας τύπου 2 πρέπει να εγκαθίστανται σε υποπίνακες διανομής μετά τους κύριους πίνακες διανομής που περιέχουν συσκευές τύπου 1.
• Για σωστή λειτουργία μεταξύ των συσκευών τύπου 1 και τύπου 2, πρέπει να υπάρχει καλώδιο ή σύρμα τουλάχιστον 10-15 m, διαφορετικά πρέπει να εγκατασταθεί ένα πηνίο αποσύνδεσης μεταξύ των δύο συσκευών.
• Πολλαπλοί εκτροπείς υπερτάσεων που εγκαθίστανται σε μια διαδοχική προσέγγιση θα πρέπει να χρησιμοποιούνται για να εξασφαλιστεί η επαρκής προστασία της εγκατάστασης.
Συμβουλές: Τι είναι μια διάταξη προστασίας υπερτάσεων;
Η διάταξη προστασίας υπερτάσεων (SPD) είναι μια ηλεκτρονική συσκευή που παρέχει προστασία για ηλεκτρικό εξοπλισμό, δίκτυα επικοινωνιών κ.λπ. από την επίδραση των υπερτάσεων. Όταν μια αιχμή ρεύματος ή μια υπέρταση εμφανίζεται ξαφνικά σε ένα ηλεκτρικό κύκλωμα ή μια γραμμή επικοινωνίας λόγω εξωτερικών παρεμβολών, το SPD μπορεί να διεξάγει την παράκαμψη σε πολύ σύντομο χρονικό διάστημα, αποφεύγοντας έτσι την καταστροφή της υπέρτασης σε άλλο εξοπλισμό στο κύκλωμα.
Οι διατάξεις προστασίας υπερτάσεων έχουν σχεδιαστεί για να ελαχιστοποιούν τις επιπτώσεις των έμμεσων και άμεσων κεραυνών ή άλλων παροδικών υπερτάσεων, κατάλληλες για προστασία από υπερτάσεις σε οικιακές, τριτογενείς βιομηχανικές και άλλες βιομηχανικές εφαρμογές. Το SPD έχει διάφορους τρόπους προστασίας: L-L, L-G, L-N, N-G και οι συνδυασμοί τους.
Ο προστατευτής υπερτάσεων SPD είναι μια απαραίτητη συσκευή για την προστασία από κεραυνούς στον ηλεκτρονικό εξοπλισμό. Ο ρόλος του είναι να περιορίσει την παροδική υπέρταση που εισέρχεται στη γραμμή ρεύματος και στη γραμμή μετάδοσης σήματος στο εύρος τάσης που μπορεί να αντέξει η συσκευή ή το σύστημα, ή να εκφορτίσει ισχυρό ρεύμα κεραυνού στο έδαφος, προστατεύοντας έτσι τον εξοπλισμό ή τα συστήματα από κλονισμούς.
Το προϊόν μας έχει τις ίδιες παραμέτρους με το Eaton SPD 3 φάσεων.
Συμμορφώνεται με τις απαιτήσεις IEC για ηλεκτρικά SPD.
Η τιμή μας είναι φθηνότερη από την τιμή Mersen SPD.
Οι Υπηρεσίες μας:
• 21 χρόνια παγκόσμιας κορυφαίας επαγγελματικής κατασκευής ηλεκτρικών προϊόντων, αλεξικέραυνων.
• Όλα τα προϊόντα θα είναι καλά συσκευασμένα πριν από την αποστολή.
• Τυπική συσκευασία και μπορείτε επίσης να μας πείτε τις δικές σας απαιτήσεις συσκευασίας.
• Ταχύτερη παράδοση.
• Δοκιμάζονται ατομικά πριν από την αποστολή.
Αποστολή:
Εργαστήριο:
Συχνές ερωτήσεις:
Ε1: Ποιο είναι το MOQ κάθε αντικειμένου;
Α: Συνήθως το MOQ είναι 100 τεμάχια. Εάν αυτό το προϊόν το έχουμε σε απόθεμα, δεν υπάρχει περιορισμός για το MOQ.
Ε2: Έχετε κάποια εγγύηση για τα προϊόντα;
Α: Ναι, βέβαια. Όλα τα προϊόντα έχουν εγγύηση δύο ετών. Οποιοδήποτε πρόβλημα, μη διστάσετε να επικοινωνήσετε μαζί μας.
Ε3: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α: Είμαστε ένα εργοστάσιο με εμπορικές γραμμές. Είμαστε στον τομέα των SPD για περισσότερα από 21 χρόνια. Έχουμε πλήρη εμπειρία στην παραγωγή προστασίας από υπερτάσεις.
Ε4: Πώς να ελέγξετε την ποιότητα;
Α: Κάθε νέο προϊόν πρέπει να δοκιμαστεί πριν από την αποστολή. Η γραμμή παραγωγής μας είναι γεμάτη με επαγγελματικές δεξιότητες και αυστηρά πρότυπα.
Ε5: Πόσος χρόνος χρειάζεται για την παράδοση;
Α: Εάν υπάρχει απόθεμα, εντός μιας εβδομάδας μπορούμε να ολοκληρώσουμε όλη την παράδοση. Εάν δεν υπάρχει απόθεμα, συνήθως περίπου 3 εβδομάδες. Εξαρτάται από την ποσότητα της παραγγελίας.
