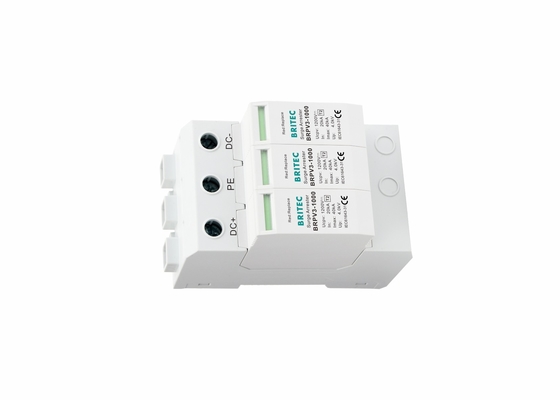

Ηλεκτρονική συσκευή προστασίας από υπερχείλιση για μονάδες συνεχούς ρεύματος 20ka-40ka
Η συσκευή προστασίας από υπερβολική πίεση PV DC SPD 20ka-40ka DC Module
• Η BRPV3 PV Surge Protection Device 40KA DC SPD είναι κατάλληλη για το σύστημα παραγωγής αιολικής ενέργειας νέας ενέργειας, η τάση λειτουργίας καλύπτει 600V, 1200V και 1500V.
• Η σειρά BRPV Surge Protection έχει σχεδιαστεί για την προστασία από τις ηλεκτρικές τάσεις κεραυνοβολίας στα φωτοβολταϊκά δίκτυα παροχής ενέργειας.
• Τοποθετείται στο κύριο σύστημα τροφοδοσίας με συνεχές κύκλωμα, για την προστασία από το έμμεσο ρεύμα φωτισμού, το άμεσο ρεύμα φωτισμού ή άλλη στιγμιαία υπερφόρτωση.
Συσκευή προστασίας από υπερβολική πίεση PV DC SPD 20ka-40ka DC Module:
| |
BRPV3-1000 |
| Τροποποίηση SPD σύμφωνα με το πρότυπο EN61643-31 |
Τύπος 2 |
| Τροποποίηση SPD σύμφωνα με την IEC61643-31 |
Τάξη ΙΙ |
| Μέγιστη συνεχής τάση συνεχούς λειτουργίας ΠΕΠ |
1200V |
| Ονομαστικό ρεύμα εκκένωσης (8/20us) |
20kA |
| Μέγιστο ρεύμα εκκένωσης (8/20us) Imax |
40kA |
| Επίπεδο προστασίας τάσης [(DC+/DC-)→PE] Πάνω |
≤ 4,0 kV |
| Χρόνος απόκρισης Α |
≤ 25ns |
| Περιοχή θερμοκρασίας λειτουργίας Tu |
-40 °C-80 °C |
| Δείκτης λειτουργικής κατάστασης / ελάττωσης |
πράσινο / κόκκινο |
| Περιοχή διατομής (μίν.) |
4 χιλιοστά2 |
| Περιοχή διατομής (μέγιστη.) |
35 χιλιοστά2 |
| Για τοποθέτηση σε |
35 mm Din σιδηρόδρομος |
| Υλικό περιβλήματος |
Θερμοπλαστικά UL94-V0 |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
| Κωδικός παραγγελίας |
Β18010 |
| Κωδικός παραγγελίας ((Με τηλεχειριζόμενο σήμα) |
Β18012 |
Μέγεθος:
ΦΩΤΗΡΙΚΟΣ ΔΕΣ SPD 20ka-40ka ΔΕΣ Μονούλος Προστασίας από υπερτασμούς Χαρακτηριστικά της συσκευής:
α. Σχεδιασμός μονάδας, βολική εγκατάσταση, με εύκολη ηλεκτρική συντήρηση.
Οι εν λόγω μονάδες πρέπει να είναι εγκατεστημένες παράλληλα στα δίκτυα συνεχούς ρεύματος που πρέπει να προστατεύονται.
c. Ενσωματωμένη τεχνολογία ανοιχτού κυκλώματος ελέγχου της θερμοκρασίας και της υπερεύματος.
δ. Το BRPV3-1000 είναι διαθέσιμο για τις κύριες τάσεις λειτουργίας σε φωτοβολταϊκά: 1200 Vdc.
ε. Υιοθέτηση ανεξάρτητων δικαιωμάτων ιδιοκτησίας πληροφοριών και υψηλής ευαισθησίας.
Η χρήση της προστασίας από υπερβολική τάση BRPV3-1000 συνιστάται και στα δύο άκρα της γραμμής παροχής συνεχούς ενέργειας (μέρος του ηλιακού πάνελ και πλευρά του μετατροπέα/μετατροπέα)
g. Μικρό ρεύμα ροής, γρήγορος χρόνος απόκρισης, υπολειπόμενη χαμηλή τάση.
Η σειρά BRPV είναι κατασκευασμένη με ενότητες plug-in που επιτρέπουν ταχεία και εύκολη συντήρηση σε περίπτωση βλάβης (αποσύνδεση από το δίκτυο συνεχούς ρεύματος).
i. Με απομακρυσμένη σύνδεση, μπορεί να πραγματοποιήσει τηλεχειρισμό.
Η υπερπίεση μπορεί να χτυπήσει ένα φωτοβολταϊκό σύστημα με διάφορους τρόπους:
• Από το δίκτυο εάν ο κεραυνός χτυπήσει αγωγούς μεσαίας ή χαμηλής τάσης
• Από τη γη αν ο κεραυνός χτυπά κοντά στον μετατροπέα
• Από την πλευρά του συνεχούς ρεύματος εάν ο κεραυνός χτυπήσει τις φωτοβολταϊκές μονάδες
• Επομένως, τα SPD είναι απαραίτητα για την προστασία των μετατροπών και άλλων ευαίσθητων εξοπλισμού.
Αρχή λειτουργίας:
Στο ηλιακό φωτοβολταϊκό σύστημα, η επαγωγική ή χωρητική τάση ζεύξης προκαλείται από το ηλεκτροπληξία και τη λειτουργία εναλλάξεως του συστήματος τροφοδοσίας ηλεκτρικής ενέργειας.η αύξηση μπορεί να βλάψει τις φωτοβολταϊκές μονάδες και τους μετατροπείςΟ φωτοβολταϊκός αστραπιαγωγός έχει ειδικά αναπτυχθεί για το σκοπό αυτό.Η ενότητα προστασίας από κεραυνό της παροχής συνεχούς ενέργειας, μόλις η υψηλή τάση, και να θέσει σε κίνδυνο την μόνωση του προστατευόμενου εξοπλισμού, η ηλεκτροσόκ ενεργεί αμέσως, και το ρεύμα πρόσκρουσης υψηλής τάσης κατευθύνεται προς τη γη,περιορίζοντας έτσι το εύρος της τάσης και προστατεύοντας την μόνωση του εξοπλισμούΌταν η υπερτάταση έχει περάσει, ο συσσωρευτής αποκαθίσταται γρήγορα στην αρχική του κατάσταση, έτσι ώστε να προστατεύεται ο εξοπλισμός ενέργειας.
Υπηρεσίες μας:
• 21 χρόνια παγκόσμια ηγετική επάγγελμα κατασκευή ηλεκτρικών προϊόντων συρρίκνωσης.
• Όλα τα προϊόντα θα συσκευάζονται καλά πριν από την αποστολή.
• Τυπική συσκευασία, και μπορείτε επίσης να μας πείτε τις δικές σας απαιτήσεις για τη συσκευασία.
• Ταχύτερη παράδοση.
• Ατομικά δοκιμάζονται πριν από την αποστολή.
Συσκευή και αποστολή:
Πληροφορίες εταιρείας:
Wenzhou Britec Electric Co., LTD. μια κινεζική επαγγελματική εταιρεία κατασκευής SPD. Η εταιρεία μας ιδρύθηκε το 2003, είναι η επαγγελματική παραγωγή χαμηλής τάσης συρρίκνωσης συρρίκνωσης των επιχειρήσεων της Κίνας.Καλωσορίστε τους φίλους από οπουδήποτε στον κόσμο., όσο έχετε σχετικά με την απαίτηση συσκευής προστασίας από υπερτάσεις, παρακαλούμε επικοινωνήστε μαζί μας!
Πιστοποίηση:
Γενικά ερωτήματα:
Ε: Είστε πράκτορας ή εργοστάσιο;
Α: Είμαστε εργοστάσιο.
Ε: Ποιο είναι το λιμάνι εξαγωγής για το εργοστάσιό σας;
Α: Νίνγκμπο/Σανγκάη, Κίνα.
Ε: Ποια είναι η κύρια αγορά σας;
Α: Δυτική Ευρώπη, Ανατολική Ευρώπη, Βόρεια Ευρώπη, Νότια Ευρώπη, Κεντρική Ευρώπη, Ανατολική Ασία, Νότια Αμερική, Μέση Ανατολή και ούτω καθεξής.
Ε: Ποιο είναι το MOQ;
Α: Συνήθως 100 κομμάτια.
Ε: Γιατί να επιλέξετε εμάς;
Α: Έχουμε πλούσια εμπειρία στην παραγωγή και επαγγελματικό σύστημα ελέγχου ποιότητας.
Ε: Μπορείτε να μου δείξετε πώς να ελέγξετε την ποιότητα;
Α: Έχουμε την ομάδα QC και το σύστημα ελέγχου ποιότητας, πριν από τη συσκευασία, θα επιθεωρήσουμε τα αγαθά προσεκτικά.
Ε: Ποιοι είναι οι όροι πληρωμής;
Α: 30% προκαταβολή, υπόλοιπο πριν την αποστολή.
Ε: Ποιο είναι το χρονικό διάστημα παραγωγής;
Α: Συνήθως 20 ημέρες μετά την παραλαβή της προκαταβολής του πελάτη.
Ε: Ποια πιστοποιητικά έχετε;
Α: TUV, CE, CB κλπ.
