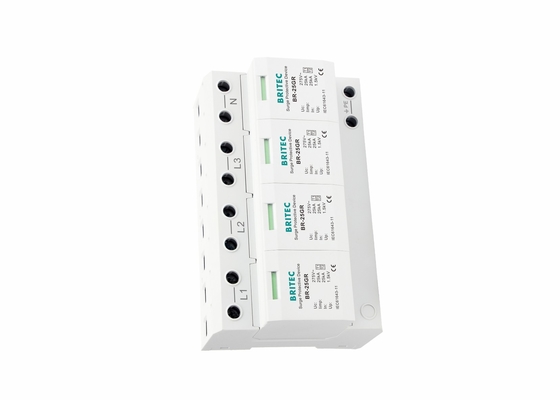

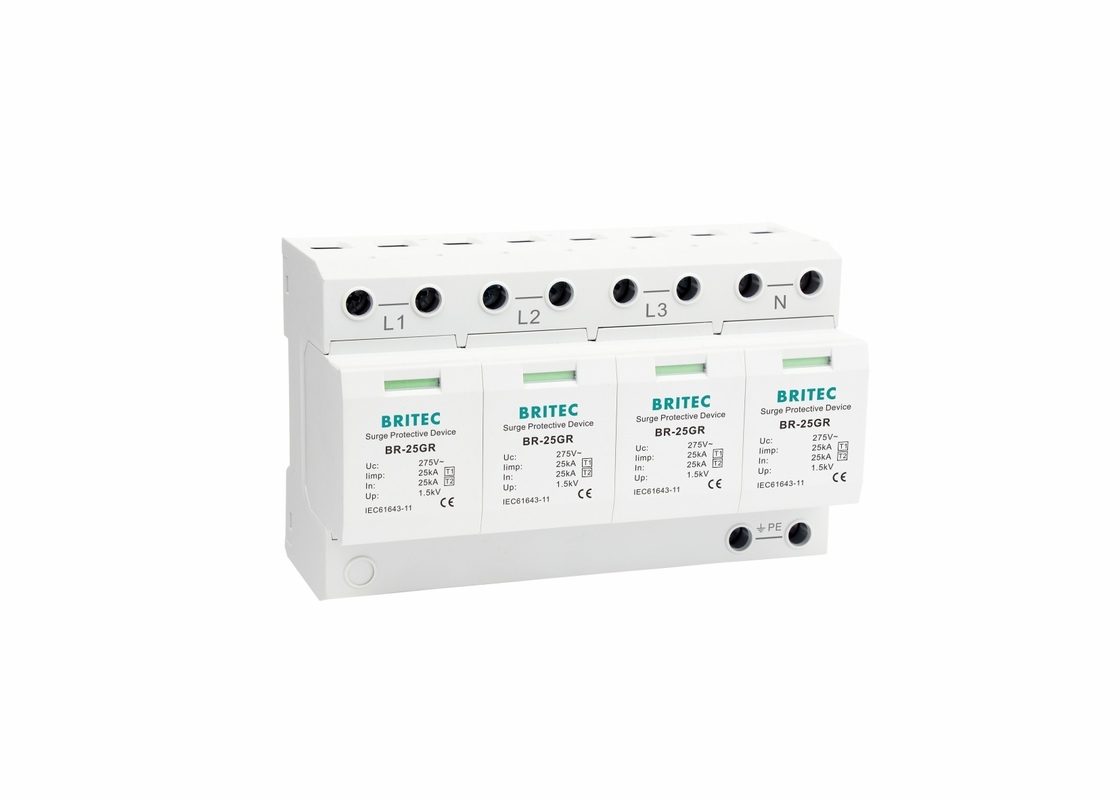

Συσκευή 25kA 4P τύπου 1 για την προστασία από υπερτάσεις Περιγραφή προϊόντος:
Η μορφή και η εγκατάσταση της σειράς προστασίας από υπερτάσεις BR-25GR είναι κατάλληλη για συστήματα παροχής ηλεκτρικής ενέργειας AC 50Hz/60Hz, 380V και άλλα, μπορούν να χρησιμοποιηθούν ως ισοδύναμη σύνδεση για τις κεραυνοβολίες.
Οι συσκευές διαθέτουν δείκτες που ενημερώνουν για το τέλος της ζωής της συσκευής.
Το σχεδιασμό του κελύφους είναι εγκατεστημένο στο ηλεκτρονικό σιδηρόδρομο 35 mm.
Δεν απαιτείται επαναφορά του SPD, η υπερβολική τάση λαμβάνεται γρήγορα στη γη, πριν τα υπόλοιπα κυκλώματα καταστραφούν
Όταν η βλάβη αποτύχει, η συσκευή αποδέσμευσης βλάβης μπορεί αυτόματα να το αποσυνδέσει από το δίκτυο.
Τεχνολογική ιδιότητα της διάταξης προστασίας από υπερτάσεις 25kA 4P τύπου 1:
| Προδιαγραφές |
BR-25GR 275 4P |
| Ονομασία του αντικειμένου |
Συγκρατητής υπερτάσεων |
| Ονομασία SPD σύμφωνα με το πρότυπο EN61643-11 |
Τύπος 1 + Τύπος 2 |
| Διάταξη SPD σύμφωνα με την IEC61643-11 |
Τάξη I + Τάξη II |
|
Μέγιστη συνεχής τάση λειτουργίας α.κ. Uc
|
275V |
| Ηλεκτροπληκτικό ρεύμα (10/350μs) |
25kA |
| Ονομαστικό ρεύμα εκκένωσης (8/20μs) |
25kA |
| Μέγιστο ρεύμα εκκένωσης (8/20μs) Imax |
100kA |
| Επίπεδο προστασίας τάσης Πάνω |
≤ 2,3kV |
| Ακολουθήστε την ικανότητα σβήσης ρεύματος α.κ. lfi |
3kA rms |
| Μαξ. εφεδρική ασφάλεια |
315A gG |
| Χρόνος απόκρισης |
≤ 100ns |
| Περιοχή θερμοκρασίας λειτουργίας Tu |
-40°C ∼80°C |
| Περιοχή διατομής (μίν.) |
4 χιλιοστά2 |
| Περιοχή διατομής (μέγιστη.) |
35 χιλιοστά2 |
| Για τοποθέτηση σε |
35 mm Din σιδηρόδρομος |
| Υλικό περιβλήματος |
Θερμοπλαστικά UL94-V0 |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
Μέγεθος:
25kA 4P Τύπος 1 Συσκευή προστασίας από υπερτάσεις Χαρακτηριστικό:
◎ Σχεδιασμός μονάδας, εύκολη εγκατάσταση, online αντικατάσταση
◎ Η συσκευή πληροί τις απαιτήσεις των προτύπων IEC 61634-11 και EN 61643-11
◎ Χαμηλό ρεύμα διαρροής, γρήγορος χρόνος απόκρισης και χαμηλή υπολειμματική τάση
◎ Το περίβλημα SPD μπορεί να τοποθετηθεί δίπλα σε οποιαδήποτε υφιστάμενη ή νέα καταναλωτική μονάδα οποιασδήποτε μάρκας όπου απαιτείται προστασία από υπερβολική τάση
◎ Συσκευή ένδειξης συναγερμού, πράσινη (φυσιολογική), κόκκινη (λάθος)
◎ Προστασία της ηλεκτρικής εγκατάστασης και όλων των συνδεδεμένων εξοπλισμών.
◎ Υψηλής ενέργειας, ηλεκτρόδιο εκκένωσης κενών
◎ Εγκατάσταση DIN για σιδηροδρομικές γραμμές
◎ Μέχρι 100kA (8/20μs) ηλεκτροπληξία
◎ Τύπος 1
◎ Ο χρόνος απόκρισης δράσης είναι μικρότερος από 100ns
Εγκατάσταση:
• Χρησιμοποιείται στην έννοια των ζωνών προστασίας από κεραυνό στα όρια LPZ0B-LPZ1.
• Κατάλληλο ως πρώτο βήμα προστασίας σε εισερχόμενα πάνελ τροφοδοσίας και σε περιοχές με μεγαλύτερη έκθεση στην ατμόσφαιρα,όπου οι εγκαταστάσεις είναι συνήθως εφοδιασμένες με εξωτερικό σύστημα προστασίας από κεραυνό.
• Ο τύπος 1 τοποθετείται στο σημείο εισόδου της εγκατάστασης, στην κύρια πλακέτα διανομής για συνολική προστασία της εγκατάστασης αυτής.
Τύπος 1 SPD:
• Η ΕΕΠ Τύπου 1 συνιστάται στην ειδική περίπτωση κτιρίων του τομέα των υπηρεσιών και βιομηχανικών κτιρίων, που προστατεύονται από σύστημα προστασίας από κεραυνό ή από κλουβί με δίχτυα.
• Προστατεύει τις ηλεκτρικές εγκαταστάσεις από άμεσες κεραυνοβολίες.
• Μπορεί να εκφορτώσει το αντίστροφο ρεύμα από τον κεραυνό που εξαπλώνεται από τον αγωγό γης στους αγωγούς του δικτύου.
• Το SPD τύπου 1 χαρακτηρίζεται από κύμα ρεύματος 10/350 μs.
Προηγμένη προστατευτική συσκευή υπερχείλισης (SPD) για αξιόπιστη ασφάλεια ενέργειας
Συχνά χρησιμοποιούνται για την προστασία συστημάτων HVAC, ηλιακών εγκαταστάσεων, κέντρων δεδομένων και ευαίσθητων ηλεκτρονικών συσκευών, εξασφαλίζοντας αδιάλειπτες λειτουργίες κατά τη διάρκεια κεραυνών ή διακυμάνσεων του δικτύου.
Πώς να το εγκαταστήσετε: Η εγκατάσταση είναι γρήγορη και εύκολη.
Ενώ οι ανταγωνιστές όπως η JPD SPD επικεντρώνονται στην βασική καταστολή της υπερχείλισης, η SPD μας ξεπερνά με την πολλαπλή προστασία, την παρακολούθηση κατάστασης σε πραγματικό χρόνο και ένα σύστημα συναγερμού αυτοδιάγνωσης.
Υπηρεσίες μας:
• 21 χρόνια παγκόσμια ηγετική επάγγελμα κατασκευή ηλεκτρικών προϊόντων συρρίκνωσης.
• Όλα τα προϊόντα θα συσκευάζονται καλά πριν από την αποστολή.
• Τυπική συσκευασία, και μπορείτε επίσης να μας πείτε τις δικές σας απαιτήσεις για τη συσκευασία.
• Ταχύτερη παράδοση.
• Ατομικά δοκιμάζονται πριν από την αποστολή.
Σχετικά με εμάς:
Η Wenzhou Britec Electric Co., Ltd είναι ένας κορυφαίος κατασκευαστής και επαγγελματίας εξαγωγέας, ειδικευμένος σε προϊόντα χαμηλής τάσης συσκευής προστασίας από υπερτάσεις.Μέση Ανατολή, Νοτιοανατολική Ασία και άλλες χώρες και περιοχές.
Πιστοποιητικό:
Ναυτιλία:
Γενικά ερωτήματα:
1Ποια είναι η καλύτερη τιμή για αυτό το προϊόν;
Α: Η τιμή είναι διαπραγματεύσιμη. Μπορεί να αλλάξει ανάλογα με την ποσότητα ή το πακέτο σας. Όταν κάνετε έρευνα, παρακαλώ ενημερώστε μας την ποσότητα που θέλετε.
2Τι πακετάρισμα έχεις, με βάση την τιμή που ανέφερες;
Α: Η τιμή που αναφέραμε βασίζεται στο κουτί και το κουτί εξαγωγής που χρησιμοποιούμε συνήθως.
3Μπορούμε να βάλουμε το δικό μας λογότυπο στο προϊόν;
Α: Ναι, μπορούμε να κάνουμε το λογότυπο για σας. Αλλά σύμφωνα με το στοιχείο, κάποια καλή moq ίσως είναι υψηλή, αν πρέπει να εκτυπώσετε ή να σημειώσετε οποιοδήποτε λογότυπο, παρακαλώ ενημερώστε μας ώστε να μπορούμε να υπολογίσουμε το κόστος για εσάς.
4Και η εγγύηση;
Α: 5 χρόνια.
