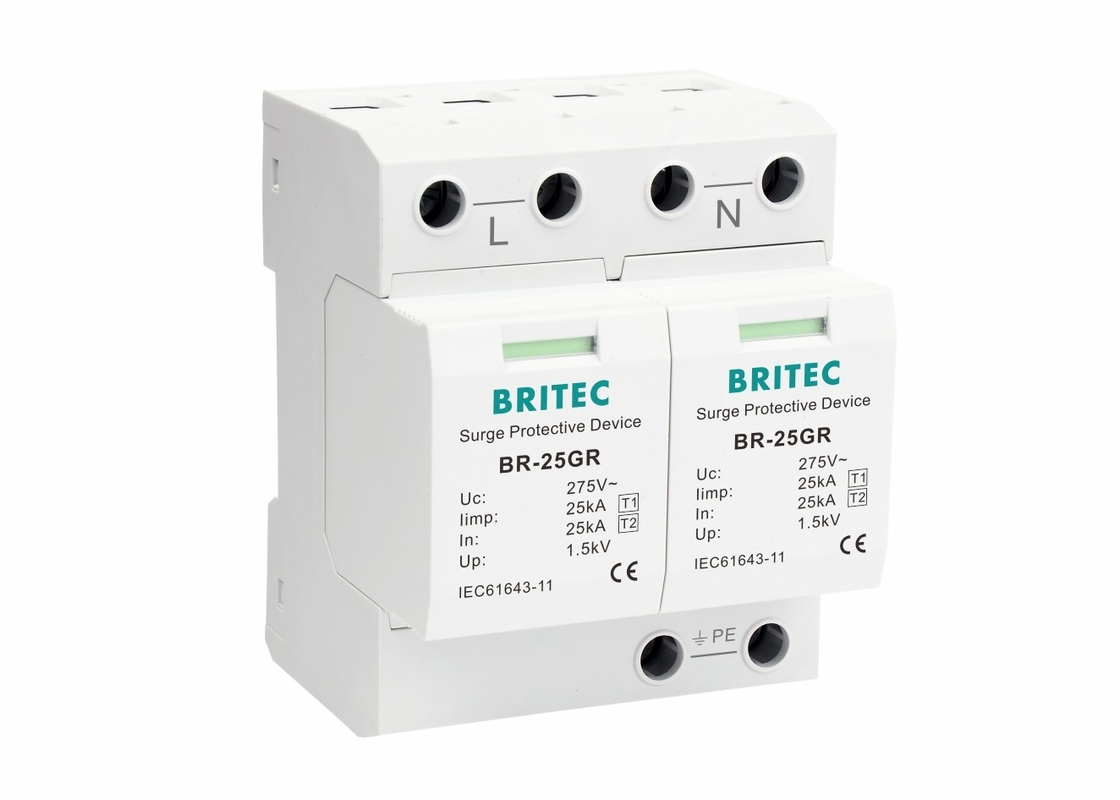

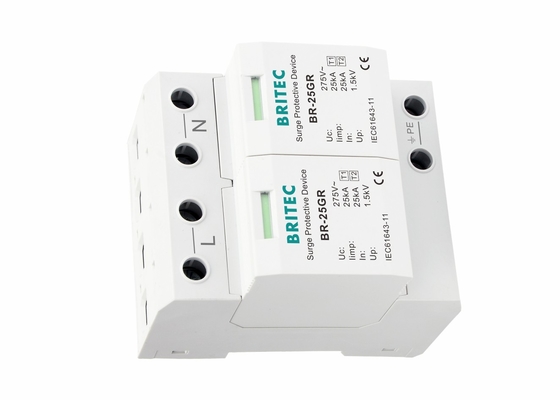

• Το Britec BR-25GR Voltage Switching Type high energy modular SPD είναι σχεδιασμένο σύμφωνα με το πρότυπο IEC.
• Με παράθυρο ένδειξης
• Το ρεύμα παύλας κάθε μονάδας σήματος μπορεί να φτάσει τα 25kA (10/350μS).
• Μοναδικός σχεδιασμός, τεχνολογία πατέντας
• Τα βασικά μέρη είναι διάκενο σπινθήρα πολλαπλών στρώσεων με υψηλή ικανότητα εκφόρτισης
• Θα μπορούσε να εγκατασταθεί σε σύστημα τροφοδοσίας AC 230V/400V.
| Προδιαγραφή |
BR-25GR 275 2P |
| Όνομα στοιχείου |
Surge Arrester |
| Ταξινόμηση SPD σύμφωνα με το EN61643-11 |
Τύπος 1 + Τύπος 2 |
| Ταξινόμηση SPD σύμφωνα με το IEC61643-11 |
Class I + Class II |
| Μέγιστη συνεχής τάση λειτουργίας a.c. Uc |
275V |
| Ρεύμα κρουστικής τάσης (10/350µs) limp |
25kA |
| Ονομαστικό ρεύμα εκφόρτισης (8/20µs) In |
25kA |
| Μέγιστο ρεύμα εκφόρτισης (8/20µs) Imax |
100kA |
| Επίπεδο προστασίας τάσης Up |
≤1.8kV |
| Ικανότητα απόσβεσης ρεύματος ακολουθίας a.c. lfi |
3kA rms |
| Μέγιστη ασφάλεια εφεδρείας |
315A gG |
| Χρόνος απόκρισης tA |
≤100ns |
| Για τοποθέτηση σε |
35mm Din rail |
| Βαθμός προστασίας |
IP20 |
| Εύρος θερμοκρασίας λειτουργίας Tu |
-40℃—80℃ |
| Εμβαδόν διατομής (Ελάχ.) |
4mm² |
| Εμβαδόν διατομής (Μέγ.) |
35mm² |
| Υλικό περιβλήματος |
Θερμοπλαστικό UL94-V0 |
Διάσταση:
10/350 25kA SPD 1 Phase Power Lightning Protector Χαρακτηριστικό:
- Απαγωγείς υπερτάσεων κατηγορίας I / B, τύπου 1.
- Αυτό το μοντέλο σχεδιάστηκε σε αρθρωτό με εξαιρετική αεροστεγή ιδιότητα.
- 2P, 1 φάσεις
- Είναι με ράγα ηλεκτρικής μολύβδου 35 mm, γεγονός που διευκολύνει την εγκατάσταση.
- Iimp 25kA.
- Έχει επίσης το πλεονέκτημα της χαμηλής υπολειπόμενης τάσης, της γρήγορης απόκρισης, της υψηλής ικανότητας εκφόρτισης, της μεγάλης διάρκειας ζωής, της ολοκληρωμένης ποικιλίας, της εύκολης συντήρησης και ούτω καθεξής.
- Χαμηλή υπολειπόμενη τάση και γρήγορη απόκριση.
- Αξιόπιστος έλεγχος χάρη στον αποσυνδέτη Thermo Dynamic Control.
- Ένδειξη βλάβης μέσω κόκκινου σήματος στο παράθυρο επιθεώρησης.
10/350 25kA SPD 1 Phase Power Lightning Protector Εφαρμογή:
• Προστατευτικό υπέρτασης AC για σύστημα τροφοδοσίας χαμηλής τάσης.
• Οι απαγωγείς υπερτάσεων της σειράς BR-25GR εγκαθίστανται συνήθως σε κουτί διανομής χαμηλής τάσης που συνδέεται με την είσοδο των κτιρίων.
• Χρησιμοποιείται στην έννοια των ζωνών προστασίας από κεραυνούς στο όριο LPZ0B-LPZ1.
• Αυτό το προϊόν είναι ιδιαίτερα κατάλληλο για εφαρμογή στην προστασία από κεραυνούς βαθμού Α σε περιοχή υψηλού κινδύνου από κεραυνούς.
Εγκατάσταση:
• Τύπος 1 ή Τύπος 1+2 SPD (Iimp ≥ 12,5 kA) υποχρεωτικό στην πηγή εγκατάστασης (κύριος πίνακας διανομής σε δευτερεύοντα κτίρια).
• Εγκαταστάσεις άνω των 10 m ύψους (πολυκατοικίες, κτίρια γραφείων, ξενοδοχεία κ.λπ.): συνιστάται SPD τύπου 2 για την προστασία ιδιωτικών χώρων και διανομέων δαπέδου (κοινόχρηστοι χώροι) εκτός από SPD τύπου 1 ή τύπου 1+2.
• Εγκαταστάσεις με πολυάριθμους ιδιωτικούς χώρους (πολυκατοικίες, κτίρια γραφείων κ.λπ.): SPD τύπου 2 όπου In ≥ 5 kA υποχρεωτικό στην πηγή κάθε ιδιωτικού χώρου εάν τα SPD τύπου 1 ή τύπου 1+2 δεν μπορούν να εγκατασταθούν στην πηγή εγκατάστασης.
SPDs τύπου 1:
Το SPD τύπου 1 συνιστάται στην ειδική περίπτωση κτιρίων του τομέα των υπηρεσιών και βιομηχανικών κτιρίων, που προστατεύονται από σύστημα προστασίας από κεραυνούς ή κλωβό πλέγματος. Προστατεύει τις ηλεκτρικές εγκαταστάσεις από άμεσες προσβολές κεραυνών. Μπορεί να εκφορτίσει το ρεύμα επιστροφής από κεραυνούς που εξαπλώνονται από τον αγωγό γείωσης στους αγωγούς του δικτύου. Το SPD τύπου 1 χαρακτηρίζεται από ένα κυματοειδές ρεύμα 10/350 µs.
Οι συσκευές απαιτούν εξωτερικές συσκευές προστασίας από υπερτάσεις, καθώς οι ενσωματωμένες προστασίες τους είναι συνήθως ανίκανες να αντέξουν ακραία γεγονότα υπερτάσεων.
Η συσκευή προστασίας από υπερτάσεις τύπου 1 + 2 με βάση το διάκενο σπινθήρα παρέχει χωρητικότητα εκφόρτισης 25 kA ανά διαδρομή με χαμηλές υπολειπόμενες τάσεις.
Η προστασία από υπερτάσεις κτιρίων προστατεύει τα ηλεκτρικά / ηλεκτρονικά συστήματα και συσκευές από ζημιές που προκαλούνται από υπερβολικά υψηλές τάσεις.
