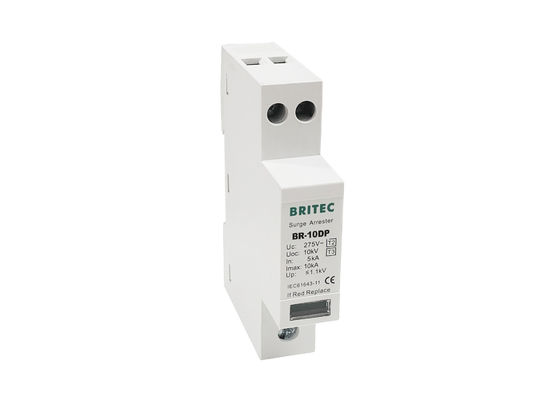

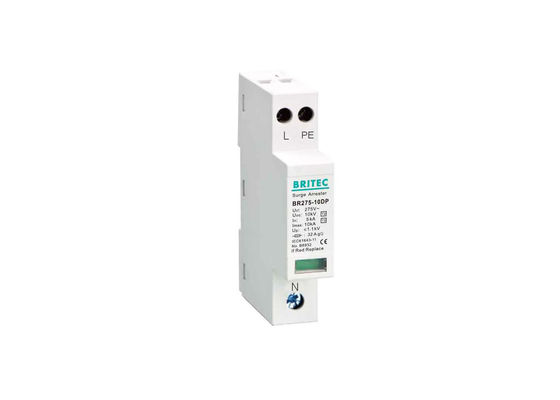

Τύπος 3 κατηγορία ΙΙΙ προστάτη αστραπής ηλεκτροφόρων καλωδίων 10kV Arrester ράγα συσκευών DIN κύματος 1+NPE 10kA
Οι συσκευές προστασίας κύματος αστραπής ηλεκτροφόρων καλωδίων 10kV χαρακτηρίζουν:
• Αυτό το προϊόν έχει ένα ενός κομματιού σχέδιο.
• Κατηγορία προστασίας: Τύπος 3, κατηγορία ΙΙΙ
• Αριθμός Πολωνού: 1+NPE.
• Προαιρετική μακρινή σηματοδότηση θέσης.
• Ο τύπος 3 SPD έχει το UOC 10kV.
• Προσαρμόζεται σε IEC61643-11 και EN61643-11.
• Πράσινος-κόκκινη ένδειξη θέσης.
• Μεγάλη έκταση Uc από 30V σε 275V.
Λεπτομέρειες προϊόντων συσκευών προστασίας κύματος αστραπής ηλεκτροφόρων καλωδίων 10kV:
| | BR30-10DP 1+1 | BR75-10DP 1+1 | BR150-10DP 1+1 | BR275-10DP 1+1 |
| Ταξινόμηση SPD σύμφωνα με EN61643-11 | Τύπος 3 | Τύπος 3 | Τύπος 3 | Τύπος 3 |
| Ταξινόμηση SPD σύμφωνα με IEC61643-11 | Κατηγορία ΙΙΙ | Κατηγορία ΙΙΙ | Κατηγορία ΙΙΙ | Κατηγορία ΙΙΙ |
| Ονομαστική τάση εναλλασσόμενου ρεύματος Η.Ε | 24V | 60V | 120V | 230V |
| Μέγιστη συνεχής λειτουργούσα τάση εναλλασσόμενου ρεύματος Uc | 30V | 75V | 150V | 275V |
| Μέγιστη συνεχής λειτουργούσα τάση συνεχούς ρεύματος Uc | 38V | 100V | 190V | 300V |
| Ονομαστικό ρεύμα απαλλαγής (8/20us) | 5kA | 5kA | 5kA | 5kA |
| Συνδυασμένη ώθηση UOC | 10kV | 10kV | 10kV | 10kV |
| Επίπεδο προστασίας τάσης Επάνω | ≤200V | ≤500V | ≤700V | ≤1100V |
| Χρόνος απόκρισης TA | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| Λειτουργούσα σειρά θερμοκρασίας TU | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| Λειτουργούσα ένδειξη κράτους/ελαττωμάτων | πράσινος/κόκκινο | πράσινος/κόκκινο | πράσινος/κόκκινο | πράσινος/κόκκινο |
| Περιοχή διατομής (ελάχιστη) | 2.5mm2 | 2.5mm2 | 2.5mm2 | 2.5mm2 |
| Περιοχή διατομής (μέγιστο) | 16mm2 | 16mm2 | 16mm2 | 16mm2 |
| Για να τοποθετήσει επάνω | ράγα 35mm DIN |
| Υλικό περιφράξεων | Θερμικό πλαστικό UL94-V0 |
| Βαθμός προστασίας | IP20 | IP20 | IP20 | IP20 |
| Κώδικας διαταγής | B8337 | B8335 | B8333 | B8331 |
| Κώδικας διαταγής (με τη μακρινή σηματοδότηση) | B8338 | B8336 | B8334 | B8332 |
Διάσταση:
Εφαρμογή συσκευών προστασίας κύματος αστραπής ηλεκτροφόρων καλωδίων 10kV:
• Για να εγκατασταθεί στις χαμηλής τάσης διανομές στο όριο των ζωνών LPZ 2 και LPZ 3 για να προστατεύσει τις διανομές και τον εξοπλισμό από overvoltage τα αποτελέσματα που προκαλούνται κατά τη διάρκεια μιας απεργίας αστραπής και για να αποτρέψει overvoltage μετατροπής.
• Για να προστατεύσει τον ηλεκτρικό και ηλεκτρονικό εξοπλισμό που συνδέεται με μια χαμηλής τάσης διανομή από overvoltage σφυγμού.
• Για την προστασία των ηλεκτρικών δικτύων και του εξοπλισμού που προκαλούνται από τις ατμοσφαιρικές διαταραχές και από τις διαδικασίες μετατροπής στα δίκτυα.
• Για την προστασία του κοινού ηλεκτρικού εξοπλισμού στα διαμερίσματα, τα εμπορικά κτήρια κ.λπ.
Πλεονέκτημα συσκευών προστασίας κύματος αστραπής ηλεκτροφόρων καλωδίων 10kV:
• Επίπεδο προστασίας χαμηλότερης τάσης.
• Οπτική σηματοδότηση ελαττωμάτων.
• Για κάθε χρήση καλύπτρα κύματος.
• Υψηλή ικανότητα απαλλαγής
• Υψηλή αξιοπιστία.
• Λεπτό σχέδιο.
Οι υπηρεσίες μας:
• 17 σφαιρικής κύριας έτη κατασκευής επαγγέλματος της ηλεκτρικής καλύπτρας κύματος προϊόντων.
• Όλα τα προϊόντα θα συσκευαστούν καλά πρίν στέλνουν.
• Η τυποποιημένη συσκευασία, και εσείς μπορεί επίσης να μας πει τις απαιτήσεις σας στη συσκευασία.
• Γρηγορότερη παράδοση.
• Χωριστά δοκιμασμένος πριν από την αποστολή.
Σημειωμένος:
• Ο τύπος 3 προστατευτικές συσκευές κύματος εγκαθίσταται γενικά δεξιά μπροστά από την τελική συσκευή που προστατεύεται.
• Η αποτελεσματική προστασία κύματος εγκαθίσταται όχι μόνο απλά. Πρέπει να συντονιστεί χωριστά – στο σύστημα που είναι να προστατευθεί και οι περιβαλλοντικές συνθήκες που είναι επικρατόντα στην περιοχή. Για το λόγο αυτό, το σχέδιο και η έννοια πρέπει να είναι συνεπή. Αυτό σημαίνει ότι πολλές λεπτομέρειες πρέπει να ληφθούν υπόψη, από να εξετάσουν τα πρότυπα και τους όρους δεξιά κατευθείαν στην ταξινόμηση σύμφωνα με τη ζώνη προστασίας αστραπής.
• Η προστασία κύματος πρέπει να εξασφαλίσει ότι οι τάσεις κύματος δεν μπορούν να προκαλέσουν τη ζημία στις εγκαταστάσεις, τις συσκευές εξοπλισμού ή τελών.
Πιστοποίηση:
Το εργοστάσιό μας:
Η ηλεκτρική Co. Britec Wenzhou, ΕΠΕ μια επιχείρηση εξαγωγής ειδικευμένη στην κατασκευή των SPD, το εργοστάσιό μας βρέθηκε το 2003. Όποιος βρίσκεται στην πόλη Yueqing, επαρχία Zhejiang, Κίνα.
FAQ:
Q1. Πληρωμή:
Α: TT 30% κατάθεση εκ των προτέρων και η ισορροπία πρίν στέλνει.
Q2. Χρόνος παράδοσης και methord:
Α: Συνήθως μέσα σε 30 ημέρες.
Q3. Λιμένας της φόρτωσης:
Α: Σαγκάη ή λιμένας Ningbo, Κίνα.
Q4. MOQ:
Α: 100PCS.
Q5. Συσκευασία:
Α: Τυποποιημένη συσκευασία εξαγωγής--Χαρτοκιβώτιο.
