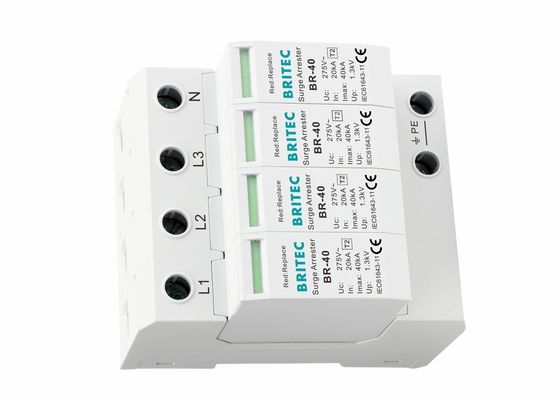

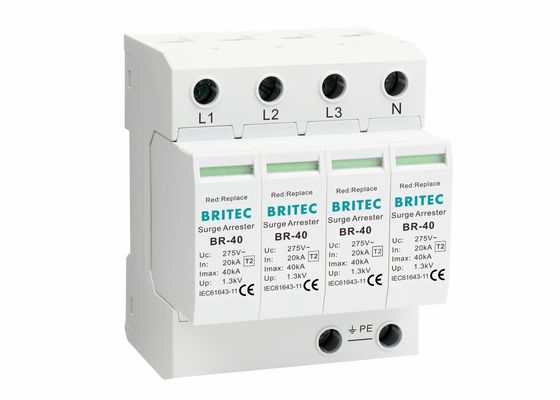

Ειδικότητα της διάταξης προστασίας από υπερβολική τάση εναλλακτικού ρεύματος 40kA τύπου 2:
• Θερμική σταθερότητα 100A χωρίς πρόσθετη προστασία
• Διπλωματικό δίπλωμα ευρεσιτεχνίας μηχανισμός γρήγορης ενεργοποίησης
• έγκριση SEMKO
• Imax 40kA 8/20us
• Μονωδική σχεδίαση, τυποποιημένη εγκατάσταση σιδηροτροχιάς DIN 35 mm
• παράθυρο ένδειξης της κατάστασης λειτουργίας και επαφές τηλεχειριστή για την επιλογή σας
• Συμμορφώνεται με το πρότυπο EN 61643-11 για τους συσσωρευτές που συνδέονται με συστήματα διανομής χαμηλής τάσης.
• Υλικό περιβλήματος:Θερμοπλαστικό UL94-V0
• Συγκρατητής υπερβολικής τάσης τύπου 2 για τρισδιάστατα συστήματα με ουδέτερη
• Προστασία των βαρύστρων L1, L2, L3, N, PE
Συσκευή προστασίας από υπερβολική πίεση 40kA τύπου 2 Πληροφορίες για το προϊόν:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Ταξινομή SPD σύμφωνα με το EN61643-11 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
| Τροποποίηση SPD σύμφωνα με την IEC61643-11 |
Τάξη ΙΙ |
Τάξη ΙΙ |
Τάξη ΙΙ |
Τάξη ΙΙ |
Τάξη ΙΙ |
| Μέγιστη συνεχής τάση λειτουργίας α.κ. Uc |
150V |
275V |
320V |
385V |
440V |
| Ονομαστικό ρεύμα εκκένωσης (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα εκκένωσης (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Πάνω |
≤ 0,8kV |
≤1,3kV |
≤ 1,5 kV |
≤1,8kV |
≤ 2,0 kV |
| Επίπεδο προστασίας τάσης 5kA Πάνω |
≤ 0,6kV |
≤ 1kV |
≤1,2kV |
≤1,3kV |
≤ 1,5 kV |
| Μαξ. εφεδρική ασφάλεια |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Χρόνος απόκρισης |
≤ 25ns |
≤ 25ns |
≤ 25ns |
≤ 25ns |
≤ 25ns |
| Περιοχή θερμοκρασίας λειτουργίας Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Δείκτης λειτουργικής κατάστασης / ελάττωσης |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
| Περιοχή διατομής (μίν.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Περιοχή διατομής (μέγιστη.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Για τοποθέτηση σε |
35 mm Din σιδηρόδρομος |
| Υλικό περιβλήματος |
Θερμοπλαστικά UL94-V0 |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
Διάκριση IP20 |
Διάκριση IP20 |
Διάκριση IP20 |
Διάκριση IP20 |
| Κωδικός παραγγελίας |
Β18401 |
Β18403 |
Β18405 |
Β18407 |
Β18409 |
| Κωδικός παραγγελίας (με τηλεπικοινωνία) |
Β18402 |
Β18404 |
Β18406 |
Β18408 |
Β18410 |
Μέγεθος:
Συσκευή προστασίας από υπερβολική πίεση 40kA τύπου 2 Εφαρμογή:
• Εφαρμόζεται σε υπερτάσεις εκφόρτωσης που προκύπτουν από τον τύπο διακόπτη (8/20μs) πάνω από ρεύματα.
• Ο συσσωρευτής υπερτάσεων BR-40 4 πόλων είναι κατάλληλος για το σύστημα TN-S.
• Χρησιμοποιείται για προστασία από κεραυνό και υπερένταση σε AC50/60Hz, προστατεύει το δίκτυο ηλεκτρικής ενέργειας χαμηλής τάσης από κεραυνό ή υπερέωρη τάση.
• Σχεδιασμένο για εγκαταστάσεις όπου ο κίνδυνος άμεσης επίθεσης από κεραυνό είναι μειωμένος (χωρίς LPS ή μεσαίο κίνδυνο)
• Χρησιμοποιείται επίσης επιπλέον του SPD τύπου 1 για τον περιορισμό των συσσωρευτών τάσης λειτουργίας
Συσκευή προστασίας από υπερβολική πίεση 40kA τύπου 2 Πλεονέκτημα:
• Υψηλό ρεύμα εκκένωσης.
• Το επίπεδο προστασίας της τάσης (Επάνω) είναι χαμηλό
• Αντικατάστατες μονάδες βαρίστορες
• Προστασία IP20
• Ενσωμάτωση τεχνολογικά βασισμένων βαριστορίων υψηλής ενέργειας
Τύπος 2 ΕΕΠ οδηγός εγκατάστασης:
• Οι συσσωρευτές τύπου 2 πρέπει να τοποθετούνται σε πλακέτες υποδιανομής μετά τις κύριες πλακέτες διανομής που περιέχουν συσσωρευτές τύπου 1.
• Για την ορθή λειτουργία μεταξύ των συσσωρευτών τύπου 1 και τύπου 2, πρέπει να υπάρχει τουλάχιστον καλώδιο ή σύρμα μήκους 10 έως 15 μέτρων, διαφορετικά πρέπει να εγκατασταθεί μια σπείρα αποσύνδεσης μεταξύ των δύο συσκευών.
• Σε περιοχές όπου οι καταιγίδες είναι συχνές, συνιστάται να εγκατασταθούν πρόσθετα συστήματα προστασίας.
Μπορούμε να παρέχουμε προϊόντα με τις ίδιες παραμέτρους με τον τύπο 2 του DNA.
