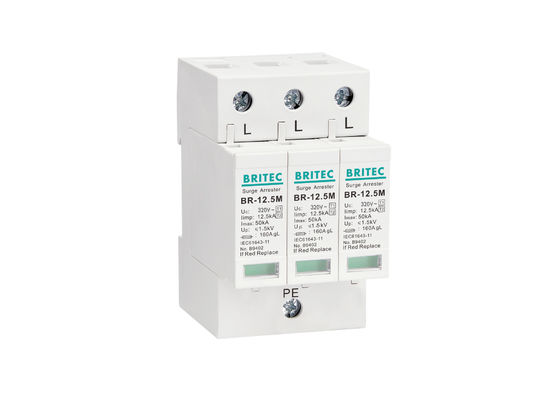

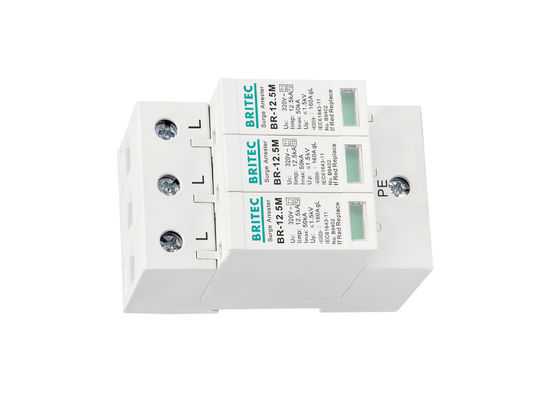

320V Τριφασική διάταξη προστασίας από υπερβολική τάση τύπου 1 TUV Εγκρίθηκε BR-12.5M 320 3P
Ιδιαιτερότητες της συσκευής προστασίας από υπερτάσεις IP20 AC:
• Iimp: 12,5kA (10/350μs μορφή κύματος).
• UC: 320V.
• Αριθμός πόλων: 3P.
• Πάνω: επίπεδο προστασίας 1,5 kV.
• Δείκτης κατάστασης βλάβης, πράσινο/κόκκινο.
• Ενημερώσεις απομακρυσμένης λειτουργίας.
• Συμμόρφωση με τα πρότυπα EN / IEC 61643-11.
• Αποτελείται από τρεις μονάδες τροφοδοσίας τύπου MOV για προστασία L/ N- PE I+II.
• Ο βαθμός προστασίας του περιβλήματος είναι IP20 και ο βαθμός επιβράδυνσης φλόγας είναι UL94-V0.
• Συνιστάται για τις κύριες πίνακες διανομής.
Τεχνολογικά χαρακτηριστικά της διάταξης προστασίας από υπερβολικές τάσεις εναλλασσόμενου ρεύματος IP20:
| Προδιαγραφές |
BR-12.5M320 3P |
| Ονομασία του αντικειμένου |
Συγκρατητής υπερτάσεων |
| Ονομασία SPD σύμφωνα με το πρότυπο EN61643-11 |
Τύπος 1 + Τύπος 2 |
| Διάταξη SPD σύμφωνα με την IEC61643-11 |
Τάξη I + Τάξη II |
| Μέγιστη συνεχής τάση λειτουργίας α.κ. Uc |
320V |
| Ηλεκτροπληκτικό ρεύμα (10/350μs) |
12.5kA |
| Κανονικό ρεύμα εκκένωσης (8/20μs) |
20kA |
| Μέγιστο ρεύμα εκκένωσης (8/20μs) Imax |
50kA |
| Επίπεδο προστασίας τάσης Πάνω |
≤ 1,5 kV |
| Μαξ. εφεδρική ασφάλεια |
160A gG |
| Χρόνος απόκρισης |
≤ 25ns |
| Για τοποθέτηση σε |
35 mm Din σιδηρόδρομος |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
| Περιοχή θερμοκρασίας λειτουργίας Tu |
-40°C ∼80°C |
| Περιοχή διατομής (μίν.) |
4 mm2 |
| Περιοχή διατομής (μέγιστη.) |
35 mm2 |
| Υλικό περιβλήματος |
Θερμικό πλαστικό UL94-V0 |
Μέγεθος:
Προστατευτική διάταξη υπερχείλισης IP20Εφαρμογή:
• Εφαρμόζεται σε συστήματα διανομής χαμηλής τάσηςπου συνδέεται παράλληλα μεταξύ τροφοδοσίας ηλεκτρικής ενέργειας και εξοπλισμού συστήματος για την προστασία από ζημιές που προκαλούνται από παλμούς υπερβολικής τάσης και στιγμιαία υπερένταση που προκαλούνται από εξωτερική (πληκτικό χτύπημα), παρεμβολές ηλεκτρομαγνητικής ακτινοβολίας κ.λπ.) ή εσωτερικές (αποτελέσματα κλεισίματος του συστήματος, επαγωγή και εκκίνηση και διακοπή του χωρητικού φορτίου κ.λπ.).
• Προστασία κατά της παροδικής υπερτάσεως για δίκτυα ηλεκτρικής ενέργειας 230/400 V (50/60 Hz).
Πλεονέκτημα της συσκευής προστασίας από υπερτάσεις IP20 AC:
• Εγκατάσταση τύπου σιδηροδρόμου.
• Απλή εγκατάσταση, εύκολη συντήρηση.
• λειτουργία προστασίας από υπερθέρμανση.
• Πίνακα δείκτη βλάβης.
• Σύντομος χρόνος αντίδρασης.
Η εγκατάσταση της συσκευής προστασίας από υπερτάσεις IP20 AC:
• Πριν από την τοποθέτηση, πρέπει να ελέγχεται εάν ο προστατευτικός παράθυρος υπερχείλισης είναι άθικτος.
• Η εγκατάσταση και η συντήρηση πρέπει να πραγματοποιούνται από επαγγελματίες και η εγκατάσταση πρέπει να γίνεται σε χώρο εκτός άμεσης επαφής με ανθρώπινα χέρια.
• Η καλωδίωση σύμφωνα με το σήμα του προστατευτικού από υπερτάσεις σύμφωνα με το διάγραμμα καλωδίωσης.
Διατήρηση της συσκευής προστασίας από υπερτάσεις IP20 AC:
• Μετά την αποτυχία λειτουργίας, πραγματοποιείται αυτόματη αποδέσμευση μέσω του συστήματος προστασίας του μηχανισμού θερμικής αποδέσμευσης και της γραμμής τροφοδοσίας μέσα στη μονάδα,και το παράθυρο προβολής γίνεται "κόκκινο"Όταν το παράθυρο δείκτη είναι "κόκκινο", ο προστατευτής υπερτάξεως πρέπει να αντικαθίσταται αμέσως.
• Ελέγξτε το παράθυρο προβολής του προστατευτικού συστήματος υπερτάσεων της μονάδας ισχύος μετά από καταιγίδα.
Πληροφορίες εταιρείας:
Wenzhou Britec Electric Co., Ltd βρίσκεται στην πόλη Yueqing και ειδικεύεται στην κατασκευή, το σχεδιασμό και την έρευνα χαμηλής τάσης συρρίκνωσης arrester.,Έχουμε εξάγει τα προϊόντα μας σε πολλές χώρες και περιοχές σε όλο τον κόσμο, ειδικά στη Νότια Αμερική και την Ευρώπη.Τα προϊόντα μας απολαμβάνουν καλή φήμη μεταξύ των πελατών μαςΚαλωσορίζουμε τους πελάτες, τις επιχειρηματικές ενώσεις και τους φίλους από όλα τα μέρη του κόσμου να επικοινωνήσουν μαζί μας και να αναζητήσουν συνεργασία για αμοιβαία οφέλη.Αυτός είναι ο λόγος που τα προϊόντα μας πωλούνται θερμά στον κόσμο..
Πιστοποίηση:
Ναυτιλία:
Γενικά ερωτήματα:
Q1: Qwhat είναι η εταιρεία σας MOQ;
Απ: Γενικά, αν χρησιμοποιήσουμε το εμπορικό μας σήμα, το MOQ είναι 100pcs, και αν χρησιμοποιήσουμε το εμπορικό σήμα του πελάτη, θα ζητήσουμε τουλάχιστον 500pcs, αυτό μπορούμε να διαπραγματευτούμε.
Q2: Μπορεί η εταιρεία σας να δεχτεί προσαρμογή;
Α: Καλωσορίσατε OEM & ODM.
Ε3: Πώς λύνετε την υπηρεσία μετά την πώληση;
Α: Αυτό παρακαλώ ζητήστε από εμάς τεχνική υποστήριξη αν έχετε εργαζόμενους που ξέρουν πώς να επισκευάζουν.
Q4: Μπορείτε να στείλετε ένα δείγμα για να αναπτύξουμε;
Α: Ναι, μπορούμε. Αλλά θα ζητήσει μια χρέωση δείγματος. Η χρέωση δείγματος θα επιστρέψει πίσω σε μελλοντική παραγγελία.
