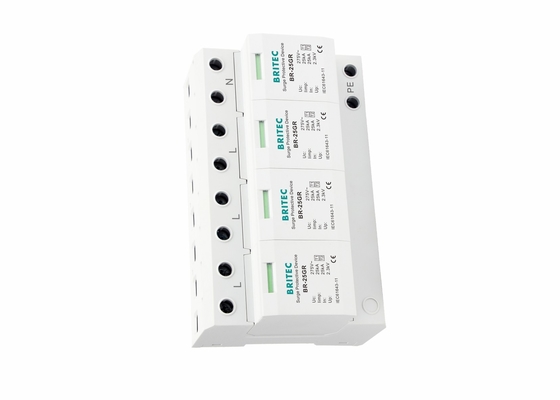

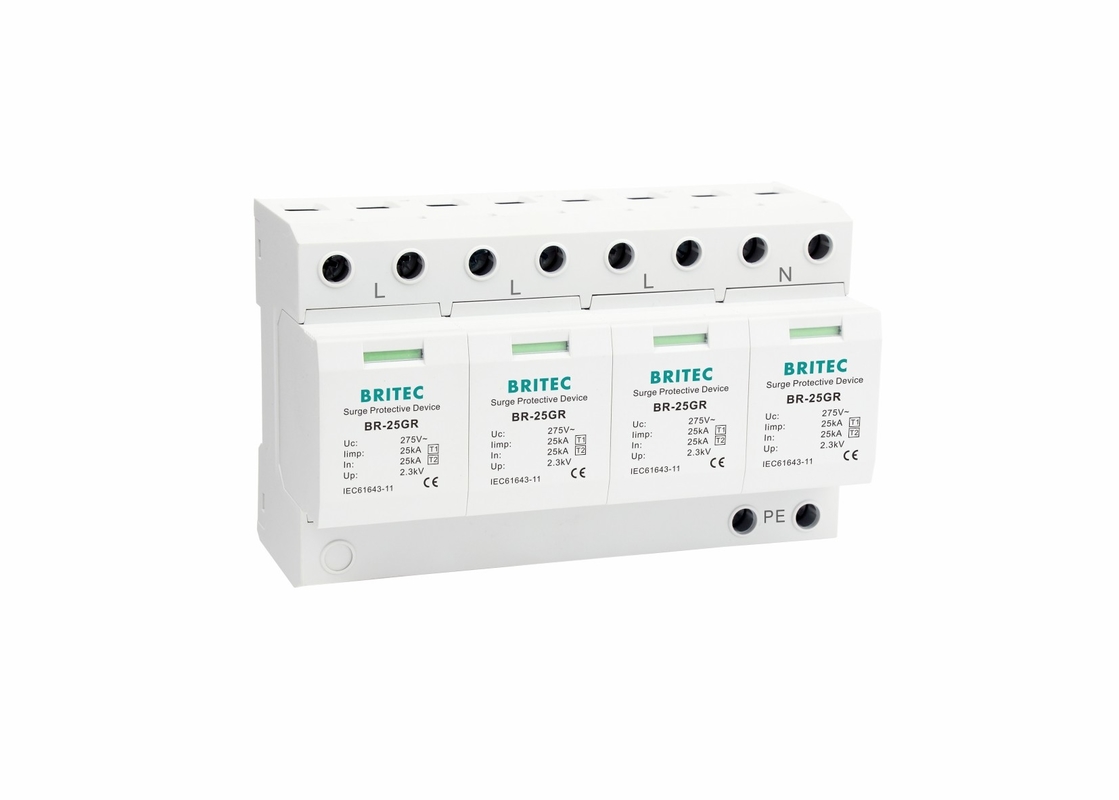

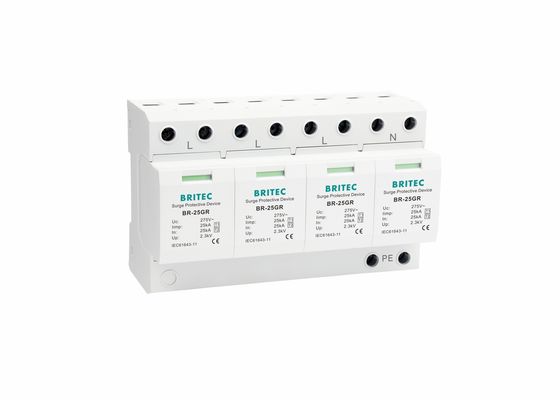

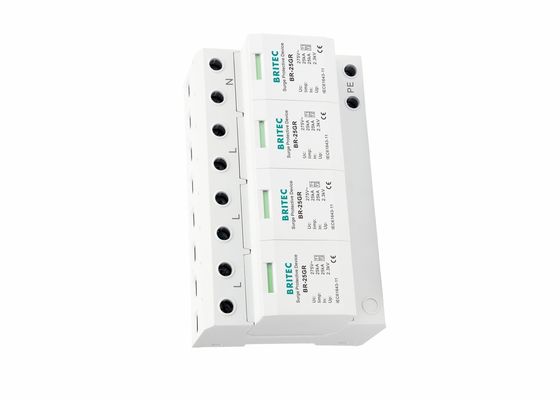

Ειδικότητες συσκευής προστασίας από υπερβολική τάση SPD:
• Πολυστρώμα τριών φάσεων IIMP 25kA τύπου 1 με υψηλή τάση παροχής.
• Απομακρυσμένη και οπτική ένδειξη της κατάστασης ζωής της προστατευτικής διάταξης.
• 35mm Din rail σύμφωνα με το πρότυπο EN 61643-11 και το πρότυπο IEC 61643-11.
• Εξαιρετικές συσκευές για συστήματα γείωσης TN-S.
• Δείξη λειτουργικής κατάστασης/αποτυχίας με πράσινη/κόκκινη σημαία δείκτη στο παράθυρο ελέγχου.
• Το BR-25GR 4P έχει σχεδιαστεί για να εκπέμπει υψηλές τάσεις χωρίς να καταστρέφει την εγκατάσταση.
• Η συσκευή προστασίας από τις υπερβολικές τάσεις χαρακτηρίζεται από την ικανότητά της να αντέχει το ρεύμα παλμού με μορφή κύματος 10/350μs που προσομοιώνει την άμεση πρόσκρουση που προέρχεται από ένα φυσικό ρεύμα κεραυνών.
Τεχνολογικό χαρακτηριστικό της διάταξης προστασίας από υπερτάσεις Spd:
Προδιαγραφές |
BR-25GR 275 4P |
Ονομασία του αντικειμένου |
Συγκρατητής υπερτάσεων |
Ονομασία SPD σύμφωνα με το πρότυπο EN61643-11 |
Τύπος 1 + Τύπος 2 |
Διάταξη SPD σύμφωνα με την IEC61643-11 |
Τάξη I + Τάξη II |
Μέγιστη συνεχής τάση λειτουργίας α.κ. Uc
|
275V |
Ηλεκτροπληκτικό ρεύμα (10/350μs) |
25kA |
Ονομαστικό ρεύμα εκκένωσης (8/20μs) |
25kA |
Μέγιστο ρεύμα εκκένωσης (8/20μs) Imax |
100kA |
Επίπεδο προστασίας τάσης Πάνω |
≤ 2,3kV |
Ακολουθήστε την ικανότητα σβήσης ρεύματος α.κ. lfi |
3kA rms |
Μαξ. εφεδρική ασφάλεια |
315A gG |
Χρόνος απόκρισης |
≤ 100ns |
Περιοχή θερμοκρασίας λειτουργίας Tu |
-40°C ∼80°C |
Περιοχή διατομής (μίν.) |
4 χιλιοστά2 |
Περιοχή διατομής (μέγιστη.) |
35 χιλιοστά2 |
Για τοποθέτηση σε |
35 mm Din σιδηρόδρομος |
Υλικό περιβλήματος |
Θερμοπλαστικά UL94-V0 |
Στον βαθμό προστασίας |
Διάκριση IP20 |
Μέγεθος:

Συσκευή προστασίας από υπερτάσεις SPD Περιγραφή προϊόντος:
Παρουσιάζουμε την προηγμένη συσκευή προστασίας από υπερβολική τάση (SPD) 4 πόλων, σχεδιασμένη για να προσφέρει ανώτερη προστασία σε ηλεκτρικά συστήματα τριών φάσεων τόσο σε εμπορικά όσο και σε βιομηχανικά περιβάλλοντα.
Χρησιμοποιώντας την τελευταία τεχνολογία καινοτομίες SPD, η συσκευή αυτή εξασφαλίζει γρήγορη ανταπόκριση σε αυξήσεις τάσης.ελαχιστοποίηση του χρόνου στάσης λειτουργίας και προστασία ευαίσθητου εξοπλισμού από παροδικές υπερφόρτωσεις που προκαλούνται από κεραυνές, μετατροπές ή διακυμάνσεις του δικτύου.
Η σειρά προϊόντων μας περιλαμβάνει διάφορα είδη SPD προσαρμοσμένα σε διάφορες εφαρμογές, συμπεριλαμβανομένων των SPD τύπου 1, τύπου 2 και τύπου 3,διασφάλιση της συμβατότητας με διαφορετικές απαιτήσεις εγκατάστασης και επίπεδα κινδύνου.
Εφαρμογή της συσκευής προστασίας από υπερβολική τάση:
• Χρησιμοποιείται για το AC ηλεκτρικό δίκτυο του σπιτιού, της τράπεζας, του τηλεπικοινωνιακού πύργου κλπ.
• Προετοιμασμένος και βελτιστοποιημένος για την εφαρμογή συνδυασμός ηλεκτρονικού ρεύματος κεραυνού και συσσωρευτικού συσσωρευτή για συστήματα TN-S.
• Τεχνολογία σπινθήρων και βαριστορικών.
• Χρησιμοποιείται στη βιομηχανία και την αυτοματοποίηση, στις εμπορικές και οικιστικές εγκαταστάσεις, στις τηλεπικοινωνίες και τα κέντρα δεδομένων, στην επεξεργασία νερού, στα έξυπνα δίκτυα και τη μέτρηση της ηλεκτρικής ενέργειας, στη φωτοβολταϊκή ενέργεια και την αιολική ενέργεια κλπ.
Πλεονέκτημα της συσκευής προστασίας από υπερτάσεις SPD:
• Συμπίεση.
• Με μεγάλη ικανότητα εκκένωσης.
• Χαμηλή υπολειπόμενη τάση και γρήγορη ανταπόκριση.
Υπηρεσίες μας:
• 21 χρόνια παγκόσμια ηγετική επάγγελμα κατασκευή ηλεκτρικών προϊόντων συρρίκνωσης.
• Όλα τα προϊόντα θα συσκευάζονται καλά πριν από την αποστολή.
• Τυπική συσκευασία, και μπορείτε επίσης να μας πείτε τις δικές σας απαιτήσεις για τη συσκευασία.
• Ταχύτερη παράδοση.
• Ατομικά δοκιμάζονται πριν από την αποστολή.
Εγκατάσταση συσκευής προστασίας από υπερτάσεις SPD:
• Χρησιμοποιείται στην έννοια των ζωνών προστασίας από κεραυνό στα όρια LPZ0B-LPZ1.
• Κατάλληλο ως πρώτο βήμα προστασίας σε εισερχόμενα πάνελ τροφοδοσίας και σε περιοχές με μεγαλύτερη έκθεση στην ατμόσφαιρα,όπου οι εγκαταστάσεις είναι συνήθως εφοδιασμένες με εξωτερικό σύστημα προστασίας από κεραυνό.
• Ο τύπος 1 τοποθετείται στο σημείο εισόδου της εγκατάστασης, στην κύρια πλακέτα διανομής για συνολική προστασία της εγκατάστασης αυτής.
Σχετικά με εμάς:
Το Wenzhou Britec Electric Co., Ltd. ιδρύθηκε το 2003, είναι μια επαγγελματική κατασκευή προστατευτικών συσκευών (SPD) με πολλά χρόνια εμπειρίας.ανταγωνιστική τιμή, ταχεία παράδοση και εξαιρετική εξυπηρέτηση, και ανυπομονούμε για ακόμη μεγαλύτερη συνεργασία με το εξωτερικό εμπόριο με βάση τα αμοιβαία οφέλη.
Πιστοποιητικό:
Ναυτιλία:
Το εργοστάσιό μας:
Γενικά ερωτήματα:
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ε2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Το δείγμα χρειάζεται 10 ημέρες, ο χρόνος μαζικής παραγωγής χρειάζεται 20 ημέρες για ποσότητα παραγγελίας μεγαλύτερη από.
Ε: Έχετε όριο MOQ για μια παραγγελία;
Α: Ναι, η MOQ μας είναι 100pcs.
Ε4: Πώς αποστέλλετε τα εμπορεύματα και πόσο χρόνο χρειάζεται για να φτάσουν;
Απ: Συνήθως αποστέλλουμε με TNT, DHL, UPS, FedEx κλπ. Συνήθως διαρκεί 5-7 ημέρες για να φτάσει.
Ε5: Πώς προχωράω σε παραγγελία προϊόντος;
Απ: Πρώτον, ενημερώστε μας τις απαιτήσεις ή την εφαρμογή σας. Δεύτερον, παραθέτουμε σύμφωνα με τις απαιτήσεις ή τις προτάσεις μας. Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία..Τέταρτον, κανονίζουμε την παραγωγή.
