Τι είναι το SPD στο ηλιακό σύστημα;

Η δημοτικότητα των Συστημάτων Ηλιακής Ενέργειας

Σήμερα, τα ηλιακά πάνελ γίνονται όλο και πιο δημοφιλή ως εναλλακτική ή ακόμη και κύρια πηγή ενέργειας των νοικοκυριών.διάφορες έρευνες επικεντρώνονται στο πώς να βελτιωθεί η αποτελεσματικότητα των φωτοβολταϊκών (PV) ηλιακών συλλεκτώνΕπιπλέον, επειδή η εγκατάσταση του φωτοβολταϊκού ηλιακού συστήματος γίνεται σε εξωτερικούς χώρους, πρέπει να αντέχει και σε εξωτερικές δυσμενείς καιρικές συνθήκες.,Ειδικότερα, η Επιτροπή θα πρέπει να εξετάσει το ενδεχόμενο

Η ηλιακή ενέργεια γίνεται η επιλογή για τους ανθρώπους σε όλο τον κόσμο για να καλύψουν τις ενεργειακές τους ανάγκες.

Κατανοηση της SPD DC για την ηλιακή ενέργεια

Μια συσκευή προστασίας από υπερχείλιση συνεχούς ρεύματος αποτρέπει την υπερχείλιση ισχύος στα ηλιακά φωτοβολταϊκά συστήματα.Ο βαριστόρας μεταλλικού οξειδίου απορροφά την επιπλέον τάση και αφήνει το ρεύμα να ρέει μέσα του.Καθώς ο μεταλλικό οξείδιο του βαριστόρου έχει υψηλή αντίσταση, το κύκλωμα δεν βλάπτεται από τη ροή του ρεύματος. Αντίθετα, επιστρέφει στην κανονική λειτουργία όταν περάσει το κύμα.Η διαδικασία γίνεται σε νανοδευτερόλεπτα μόνο έτσι ώστε να μην υπάρχει κίνδυνος αύξησης του συστήματος..

Για ποιο λόγο τα ηλιακά συστήματα χρειάζονται συσκευές προστασίας από ταχύτατες κυμαινόμενες ροές συνεχούς ρεύματος;

Η αύξηση της τάσης μπορεί να συμβεί για πολλούς λόγους, όπως κεραυνός ή εσωτερικές αλλαγές στη χρήση τάσης.Οι αυξήσεις τάσης καταστρέφουν τα στοιχεία του φωτοβολταϊκού συστήματος της ηλιακής ενέργειαςΑυτή η αύξηση τάσης δημιουργεί επίσης τρύπες καύσης στα φωτοβολταϊκά πάνελ και υποβαθμίζει τους μετατροπείς.μια συσκευή προστασίας από υπερχείλιση συνεχούς ρεύματος μπορεί να αποτρέψει το ρεύμα από το να ξεχειλίσει στο κύκλωμα και να σώσει αυτά τα εξαρτήματα από το να καταστραφούν.

Όταν συμβαίνει ένα κύμα ενέργειας, σταματά το σύστημα να λειτουργεί στο βέλτιστο επίπεδο του.όταν εγκαταστήσετε προστατευτικό ηλιακού κύματος στο φωτοβολταϊκό σύστημαΩς εκ τούτου, το σύστημα παρέχει καλύτερη και πιο σταθερή απόδοση.

Οι ξαφνικές υπερχείλιες ενέργειας οδηγούν τα συστατικά του φωτοβολταϊκού συστήματος να υποβαθμίζονται με την πάροδο του χρόνου.μια διάταξη προστασίας από υπερβολική τάση θα εξασφαλίσει την ευημερία αυτών των στοιχείωνΕπιπλέον, η συσκευή αυτή θα αυξήσει το προσδόκιμο ζωής του συστήματος ηλιακής ενέργειας για μεγαλύτερο χρονικό διάστημα.

Όταν ένας κεραυνός χτυπήσει το σύστημα ηλιακής ενέργειας, μπορεί να καταστρέψει σοβαρά τους μετατροπείς, τους ελεγκτές ή τα πάνελ.Μερικές φορέςΈτσι, ένα DC SPD θα εξασφαλίσει ότι δεν θα ξοδέψετε επιπλέον χρήματα και θα σας βοηθήσει να εξοικονομήσετε περισσότερα μακροπρόθεσμα.Η επένδυση στο DC SPD αξίζει πραγματικά..

Ακόμη και η παραμικρή άνοδος της τάσης μπορεί να καταστρέψει κάθε ηλεκτρονική συσκευή που αντλεί ενέργεια από μια συστοιχία ηλιακών συλλόγων αν δεν έχει προστασία από υπερχείλιση.Αυτό είναι εκτός από το γεγονός ότι οποιαδήποτε επένδυση εξοικονόμησης ενέργειας που κάνετε θα ήταν άχρηστη χωρίς προστασία από κεραυνό, δεδομένου ότι ο κεραυνός είναι ένας από τους κύριους λόγους που τα ηλιακά πάνελ δεν λειτουργούν σωστά..

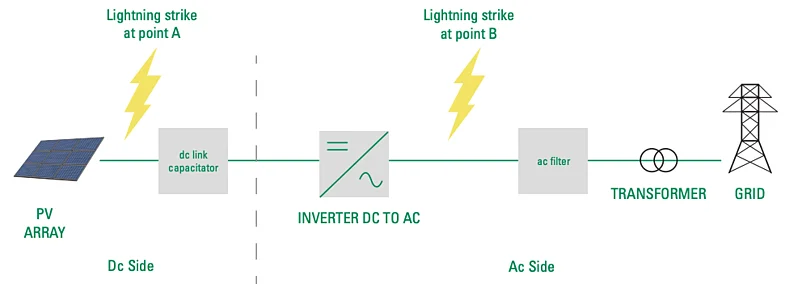

Τι Συμβαίνει Όταν Ο κεραυνός Χτυπά Ένα Ηλιακό Φωτοβολταϊκό Σύστημα;

Οι αστραπές ενέχουν σημαντικούς κινδύνους πλήρους ή μερικής καταστροφής των ηλιακών πάρκων είτε άμεσα από άμεση επίθεση είτε ως αποτέλεσμα εκφυλιστικών ζημιών από έμμεση επίθεση.

Οι υπερτάσεις μπορούν να επηρεάσουν την εγκατάσταση ενός συστήματος ηλιακών συστημάτων με διαφορετικούς τρόπους:

- Από τις άμεσες επιθέσεις στο εξωτερικό σύστημα προστασίας από κεραυνές μιας κατασκευής, κοντά σε αυτήν και ακόμη και στην ίδια την εγκατάσταση φωτοβολταϊκών
- Από ρεύματα που προκαλούνται από κεραυνό και διανέμονται στο ηλεκτρικό δίκτυο
- από υπερτάσεις που μεταδίδονται από το ηλεκτρικό δίκτυο ατμοσφαιρικής προέλευσης (φωτιά) και/ή λόγω λειτουργιών
- Από μεταβολές του ηλεκτρικού πεδίου λόγω κεραυνών.
- Από το δίκτυο, εάν ο κεραυνός χτυπήσει αγωγούς μεσαίας ή χαμηλής τάσης
- Από τη Γη, αν ο κεραυνός χτυπήσει κοντά στον μετατροπέα PV
- Από την πλευρά του DC, αν ο κεραυνός χτυπήσει τις φωτοβολταϊκές μονάδες

Όταν ο κεραυνός χτυπά μια συστοιχία ηλιακών συλλόγων, προκαλεί ένα προκαθορισμένο παροδικό ρεύμα μέσα στα καλώδια του συστήματος που οδηγούν στην αποτυχία της μόνωσης, των συλλόγων, του μετατροπέα,και εξοπλισμού επικοινωνίαςΤα άλλα συστατικά του συστήματος ηλιακής ενέργειας, όπως το κιβώτιο συνδυασμού και η συσκευή εντοπισμού μέγιστης ισχύος (MPPT), έχουν τις υψηλότερες πιθανότητες βλάβης.

Ορισμένα ηλιακά φωτοβολταϊκά συστήματα μπορεί να αντέξουν φυσικές ή κυκλικές ζημιές στους πίνακες τους· ωστόσο, οι μηχανισμοί ελέγχου των κυκλωμάτων και οι συσκευές αποθήκευσης ενέργειας θα είναι άμεσα αχρησιμοποιήσιμες μετά από μια κεραυνοβολία.

Πώς η Υπερήταση Διαταράσσει το Ηλιακό Σύστημα;

Βλάβη Ηλιακά κύτταρα:

Η υπερφόρτωση της τάσης στο κύκλωμα ασκεί πίεση στα ηλιακά κύτταρα.μπορεί να οδηγήσει σε ανεπανόρθωτη ζημιά στο ηλιακό κύτταροΩς αποτέλεσμα, ίσως χρειαστεί να αλλάξετε το ηλιακό εργοστάσιο εντελώς.

Δημιουργεί κίνδυνο πυρκαγιάς:

Όταν η τάση υπερφορτώνεται, τα υλικά αρχίζουν να υπερθερμαίνονται.δημιουργεί μεγάλο κίνδυνο πυρκαγιάς σε ηλιακά εργοστάσιαΕπιπλέον, καθώς αυτά τα εργοστάσια ηλεκτρικής ενέργειας είναι διασυνδεδεμένα μεταξύ τους, μπορεί να καταστρέψει ολόκληρο το σύστημα εγκατάστασης ηλιακών συλλεκτών.

Διακοπή τροφοδοσίας:

Η υπερφόρτωση της τάσης εμποδίζει το κύκλωμα να παρέχει σταθερή απόδοση.οι καταναλωτές λαμβάνουν μειωμένες επιδόσεις του συστήματος από το τέλος τουςΕπομένως, αν δεν ληφθούν τα κατάλληλα μέτρα την κατάλληλη στιγμή, δεν θα χρειαστεί πολύς χρόνος για να υποστεί ζημιά ολόκληρο το σύστημα.

Πώς να προστατεύσουμε το Ηλιακό Σύστημα με το DC SPD;

Ηλιακός προστατευτής υπερχείλισης συνεχούς ρεύματος προστατεύει τα συστήματα ελέγχου κυκλώματος και αποθήκευσης ενέργειας περιορίζοντας την υπερχείλιση και στέλνοντάς την στο έδαφος.Μια κεραυνοπληξία σε μια συστοιχία ηλιακών συλλεκτών προκαλεί επαγωγικά παροδικά ρεύματα στις κυλίνδρες καλωδίων του συστήματοςΆλλα ηλεκτρονικά εξαρτήματα στο φωτοβολταϊκό σύστημα,όπως το κουτί συνδυασμού και MPPT (Maximum Power Point Tracker Device) είναι οι πιο πιθανό να αποτύχουνΗ προστατευτική συσκευή DC παρέχει προστασία από υπερχρέωση με τον περιορισμό του εύρους της υπερχρέωσης και την εκτροπή του τρέχοντος κύματος προς τη γη.Ο εν λόγω συσσωρευτής υπερτάσεων συνεχούς ρεύματος πρέπει να τοποθετείται όχι μόνο στο στοιχείο συνεχούς ρεύματος αλλά και στο στοιχείο εναλλασσόμενου ρεύματος.Ο συνολικός αριθμός SPD συνεχούς ρεύματος για ηλιακό φωτοβολταϊκό σύστημα εξαρτάται από την απόσταση μεταξύ των μονάδων και του μετατροπέα, καθώς και από τον αριθμό του μετατροπέα και της γραμμής συνεχούς ρεύματος.

Πώς να επιλέξετε το σωστό DC SPD για ηλιακή ενέργεια;

Δυσσωματικότητα φλας:

Η πυκνότητα των αστραπών είναι ο αριθμός των αστραπών που χτυπούν το έδαφος ανά τετραγωνικό χιλιόμετρο.Αυτή η πυκνότητα λάμψης σας βοηθά να ξέρετε πόση αστραπή συμβαίνει σε μια συγκεκριμένη περιοχήΈτσι, μπορείτε να επιλέξετε ένα DC SPD με βάση το πόσες λάμψεις μπορεί να πάρει κατά μέσο όρο.

Για παράδειγμα, μπορείτε να επιλέξετε SPD τύπου 1 συνεχούς ρεύματος εάν οι αστραπές εμφανίζονται πάρα πολύ σε μια συγκεκριμένη περιοχή, καθώς αυτή η συσκευή έχει σχεδιαστεί ειδικά για να σώσει τα εξαρτήματα από τις κεραυνοβολίες.

Θέρμανση λειτουργίας συστήματος:

Η θερμοκρασία λειτουργίας του συστήματος είναι το όριο λειτουργίας της συσκευής στο οποίο το φυσικό στοιχείο μπορεί να αποτύχει.Ένα καλύτερο εύρος λειτουργίας του συστήματος θα διασφαλίσει ότι το DC SPD λειτουργεί με ασφάλεια.

Δυναμική τάσης συστήματος:

Η τάση του συστήματος είναι η μέγιστη ονομαστική τάση στην οποία θα λειτουργεί το SPD συνεχούς ρεύματος.Μπορεί επίσης να προκαλέσει μόνιμη βλάβη στην συσκευή.Έτσι, βεβαιωθείτε ότι το DC SPD που επιλέγετε έχει υψηλή τάση.

Πόσους Προστατευτές Υπερβολικής Έλιξης Χρειάζεστε σε Μια Ηλιακή Φάρμα;

Ένα δίκτυο προστασίας από υπερχείλιση θα πρέπει να εγκατασταθεί σε όλο το δίκτυο διανομής συνεχούς και εναλλασσόμενης ενέργειας ενός ηλιακού συστήματος για την προστασία κρίσιμων κυκλωμάτων.Ο συνολικός αριθμός των SPD που απαιτούνται σε ένα ηλιακό φωτοβολταϊκό σύστημα ποικίλλει ανάλογα με την απόσταση μεταξύ των πάνελ και του μετατροπέα.

Συνιστούμε την εγκατάσταση SPDs στις εισόδους συνεχούς ρεύματος και τις εξόδους ρεύματος ρεύματος ρεύματος των μετατροπών ενός ηλιακού φωτοβολταϊκού συστήματος, ενώ συνδέονται και οι δύο θετικές και αρνητικές γραμμές συνεχούς ρεύματος.συστήματα παρακολούθησης, και τα συστήματα παρακολούθησης πρέπει επίσης να προστατεύονται ώστε να αποφεύγονται οι ηλεκτρικές παρεμβολές και η απώλεια δεδομένων.

- Σε αγωγούς εναλλασσόμενου ρεύματος, πρέπει να υπάρχει προστασία κατά των υπερβατικών τάσεων σε κάθε αγωγό ισχύος προς το έδαφος.
- Εάν το μήκος του καλωδίου μεταξύ των ηλιακών συλλεκτών είναι μικρότερο από 10 μέτρα, πρέπει να τοποθετηθεί 1 SPD από τον μετατροπέα, τα κιβώτια συνδυασμού ή πιο κοντά στα ηλιακά συλλεκτικά.
- Σε εγκαταστάσεις με καλωδίωση συνεχούς ρεύματος άνω των 10 μέτρων, θα χρειαστούν περισσότεροι προστατευτές υπερεχύρων τόσο στο άκρο του μετατροπέα όσο και στις ηλιακές μονάδες των καλωδίων.
- Σε ένα οικιακό σύστημα ηλιακής ενέργειας με μικρομετατροπείς που έχει σύντομη καλωδίωση συνεχούς ρεύματος αλλά μεγαλύτερα καλώδια εναλλασσόμενου ρεύματος, τα SPD πρέπει να εγκατασταθούν στο κουτί του συνδυαστή για την προστασία του σπιτιού από τις παροδικές υπερβολές.

Ποια είναι τα συστατικά του DC SPD για ηλιακή ενέργεια;

Διαφορετικοί τύποι αντίστασης αποτρέπουν τα κύματα σε ηλιακά εργοστάσια, οπότε το DC SPD σας μπορεί να περιέχει οποιονδήποτε από αυτούς τους αντίστοιχους.Έχω γράψει για την εσωτερική τους λειτουργία και πώς αποτρέπουν τις υπερχείλεις ενέργειας.Παρακαλώ δείτε:

Μεταλλικό οξείδιο:

Ο βαριστόρας μεταλλικού οξειδίου είναι ένας τύπος αντίστασης που βοηθά τις ηλεκτρικές συσκευές να αποφύγουν υπερτάσεις ή υπερτάσεις ισχύος.Αυτή η αντίσταση εξασφαλίζει ότι η επιπλέον τάση από το κύκλωμα του πρωτογενούς μπορεί να είναι μεταβατική εύκολα.

Ωστόσο, η αντίστασή του αλλάζει ανάλογα με την τάση. Αυτό σημαίνει ότι αν η τάση αυξηθεί, η αντίσταση θα μειωθεί. Ως αποτέλεσμα, η ροή ρεύματος θα είναι υψηλότερη στο κύκλωμα DC SPD,που θα βοηθήσει να ισορροπήσει την τάση.

Διάταξη:

Οι σωλήνες εκκένωσης αερίου (GDT) είναι σωλήνες προστασίας από κεραυνό.περνά το ρεύμα στην γραμμή εδάφουςΜε αυτόν τον τρόπο, ο σωλήνας εκφόρτωσης αερίου αποφεύγει τα κύματα ισχύος στα ηλιακά εργοστάσια.

Ευαίσθητοι αντίστοιχοι:

Υπάρχουν κάποιες ευαίσθητες αντίστασεις, όπως οι κατασταλτές παροχής τάσης (TVS).όταν οι διόδοι του TVS ανιχνεύουν τάση στο κύκλωμαΜερικές φορές, η επιπλέον τάση μπορεί επίσης να περάσει μέσα από τις διόδους TVS.

Χρειάζεται ηλιακό πάρκο ένα σύστημα προστασίας από κεραυνό;

Η προστασία από τις υπερβολικές τάσεις είναι απαραίτητο συστατικό σε κάθε ηλεκτρική εγκατάσταση, αλλά δεν αντικαθιστά σε καμία περίπτωση μια κατάλληλη λύση προστασίας από κεραυνό.

Αν θέλετε να προστατεύσετε την επένδυσή σας, η προστασία από τις υπερχείλιες δεν είναι επιλογή, είναι απαραίτητη, αλλά αν θέλετε απόλυτη προστασία και γαλήνη,ένα σύστημα προστασίας από αστραπές μπορεί να κάνει τη διαφορά μεταξύ της επιτυχίας και της αποτυχίας των εγκαταστάσεων ηλιακής ενέργειας μεγάλης κλίμακας.

Ένα σύστημα προστασίας από κεραυνό όχι μόνο προστατεύει το ηλιακό φωτοβολταϊκό σύστημα, αλλά παρέχει επίσης αξιόπιστη προστασία σε ολόκληρη την ιδιοκτησία και τα περιουσιακά στοιχεία σας, ενώ με ασφάλεια εκτρέφει τα παροδικά ρεύματα στο έδαφος.

Ένας απλουστευμένος τρόπος για να εξετάσουμε την προστασία από κεραυνό έναντι της προστασίας από υπερχείλιση είναι να δούμε την προστασία από υπερχείλιση ως τη δεύτερη γραμμή άμυνας κατά των έμμεσων κεραυνών.

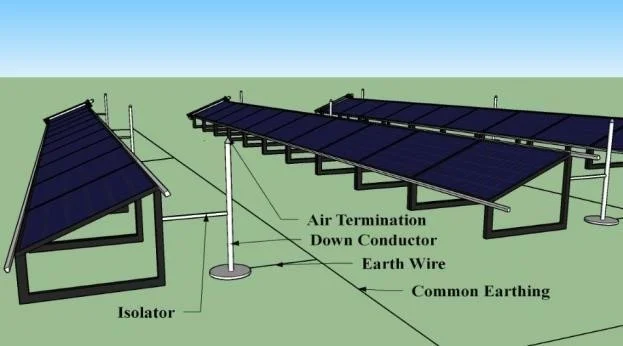

Αντίθετα, ένα πλήρες σύστημα προστασίας από τον κεραυνό που περιλαμβάνει τερματικά αέρα (στραβοβοβομβίδες), κατωτέρω αγωγούς, προστατευτές υπερτάσεων, ισοδύναμη σύνδεση,Και ένα σύστημα γείωσης είναι η πρώτη γραμμή άμυνας ενάντια σε μια άμεση κεραυνοβολία.

Συμβουλές προ εγκατάστασης DC SPD για ηλιακή ενέργεια

- Πρέπει να βεβαιωθείτε ότι το SPD που εγκαθιστάτε έχει υψηλότερη ονομαστική τάση από την αναμενόμενη ονομαστική τάση του ηλιακού σταθμού.
- Πρέπει να βεβαιωθείτε ότι υπάρχει επαρκής χώρος στο περίβλημα του DC SPD, ώστε ο εξοπλισμός να μπορεί να εγκατασταθεί σωστά και να μην λειτουργεί λανθασμένα λόγω διακοπής των συνδέσεων.
- Εάν πρόκειται να εγκαταστήσετε περισσότερα από ένα DC SPD, βεβαιωθείτε ότι το κενό μεταξύ αυτών των συσκευών προστασίας από υπερτάσεις είναι διαχειρίσιμο.

Πώς να εγκαταστήσετε DC SPD για ηλιακή ενέργεια;

Βήμα 1: Συνδέστε το DC SPD στο Ηλιακό Σύστημα

Πρώτα, πρέπει να τοποθετήσετε το DC SPD στο σημείο όπου υπάρχει πιθανότητα υπερβολικής τάσης.Μόλις βρείτε το σημείο, απενεργοποιήστε τις ηλεκτρικές συνδέσεις του φωτοβολταϊκού συστήματος του ηλιακού πάνελ για να μειώσετε τον κίνδυνο ηλεκτροπληξίας κατά την εργασία.Πρέπει να πάρετε τα καλώδια από τις φωτοβολταϊκές μονάδες του ηλιακού σταθμού και να τα συνδέσετε με τα τερματικά DC SPD.Τα τερματικά αυτά μπορούν να περιέχουν μονοφασικές ή τριφασικές πινές.Πρέπει να συνδέσετε το καλώδιο με θετική σήμανση στο θετικό τερματικό και το καλώδιο με αρνητική σήμανση στο αρνητικό τερματικόΤώρα, βεβαιωθείτε ότι τα καλώδια είναι συνδεδεμένα με τα τερματικά σωστά, έτσι ώστε να μην υπάρχουν χαλαρές συνδέσεις.

Βήμα 2: Επιλέξτε το περιβλήμα

Πρώτα, επιλέξτε ένα περίβλημα όπου μπορείτε να τοποθετήσετε το DC SPD. Ωστόσο, μπορείτε επίσης να προσαρμόσετε το περίβλημα για την τοποθέτηση του εξοπλισμού.Βεβαιωθείτε ότι υπάρχουν εξαερισμοί στο κιβώτιο περίβλημα έτσι ώστε η θερμότητα μπορεί να βγει από το κουτί.

Βήμα 3: Προσάρτηση του DC SPD

Τοποθετήστε το DC SPD στο περίβλημα.Μπορείτε να τοποθετήσετε αυτά τα τερματικά προς τα κάτω έτσι ώστε να μην υπάρχει συσσώρευση σκόνης στις συνδέσεις.

Βήμα 4: Καλώδια διαδρομής

Τώρα, μπορείτε να κατευθύνετε τα καλώδια της φωτοβολταϊκής μονάδας στο περίβλημα.Πρέπει να χρησιμοποιήσετε σφραγίδες καλωδίων για να ασφαλίσετε την άκρη του κυκλώματος, έτσι ώστε να μην έρθει σε επαφή με άλλα εξαρτήματα και να δημιουργήσει οποιοδήποτε δυνητικό κίνδυνο.Μετά, μπορείς να κλείσεις το περίβλημα.

Βήμα 5: Δοκιμάστε το φωτοβολταϊκό σύστημα

Τώρα, μπορείτε να τρέξετε το φωτοβολταϊκό σύστημα και να ελέγξετε αν το DC SPD παρέχει επαρκή προστασία από τις υπερχείλιες και αν το ηλιακό εργοστάσιο λειτουργεί καλά.

Πώς να διατηρήσετε DC SPD για ηλιακή ενέργεια;

Ελέγξτε τακτικά: Θα πρέπει να παρακολουθείτε τακτικά το DC SPD και να ελέγχετε αν υπάρχουν χαλαρές συνδέσεις.Μερικές φορές, η συσσώρευση σκόνης μπορεί να υποβαθμίσει τα καλώδια και να τα βλάψει τελικά.

Αντικατάσταση ρουτίνας: Όταν ελέγχετε το DC SPD, βεβαιωθείτε ότι όλα τα εξαρτήματα είναι φρέσκα και άθικτα.
