Τύπου 1 SPD vs Τύπου 2

Τι είναι οι Διατάξεις Προστασίας από Υπερτάσεις και γιατί είναι σημαντικές;

Έννοια SPD: Η Διάταξη Προστασίας από Υπερτάσεις (SPD) είναι μια ηλεκτρική συσκευή σχεδιασμένη να προστατεύει τα κυκλώματα και τις σχετικές εγκαταστάσεις από ζημιές που προκαλούνται από παροδικές υπερτάσεις και αιχμές. Μπορούν να παρέχουν ακριβή προστασία για την ελαχιστοποίηση του χρόνου διακοπής λειτουργίας του εξοπλισμού και την εγγύηση ομαλής λειτουργίας.

Οι διατάξεις προστασίας από υπερτάσεις, που συχνά ονομάζονται απαγωγείς υπερτάσεων ή καταστολείς υπερτάσεων, έχουν σχεδιαστεί για να προστατεύουν τις ηλεκτρικές εγκαταστάσεις και τον εξοπλισμό από παροδικές υπερτάσεις. Αυτές οι ξαφνικές αιχμές τάσης μπορεί να προέρχονται από:

- Κεραυνούς (άμεσους ή έμμεσους)
- Λειτουργίες μεταγωγής του δικτύου κοινής ωφέλειας
- Ενεργοποίηση ή απενεργοποίηση μεγάλου εξοπλισμού
- Διακοπές ρεύματος και επακόλουθη αποκατάσταση
- Ηλεκτρικά ατυχήματα

Χωρίς κατάλληλη προστασία από υπερτάσεις, αυτά τα παροδικά γεγονότα τάσης μπορούν να καταστρέψουν ευαίσθητα ηλεκτρονικά, να μειώσουν τη διάρκεια ζωής του εξοπλισμού, να προκαλέσουν απώλεια δεδομένων, ακόμη και να δημιουργήσουν κινδύνους πυρκαγιάς. Σύμφωνα με μελέτες του κλάδου, οι υπερτάσεις ρεύματος προκαλούν ζημιές εξοπλισμού πολλών δισεκατομμυρίων δολαρίων ετησίως, καθιστώντας την προστασία από υπερτάσεις μια απαραίτητη επένδυση τόσο για οικιακές όσο και για εμπορικές εφαρμογές.

Όσον αφορά την προστασία του ηλεκτρικού σας εξοπλισμού και των συστημάτων σας από υπερτάσεις ρεύματος, η κατανόηση των διαφορών μεταξύ της Διάταξης Προστασίας από Υπερτάσεις (SPD) Τύπου 1 και Τύπου 2 είναι ζωτικής σημασίας. Κάθε τύπος εξυπηρετεί έναν συγκεκριμένο σκοπό στην ιεραρχία ηλεκτρικής προστασίας και η επιλογή του σωστού μπορεί να σημαίνει τη διαφορά μεταξύ της διασφάλισης του πολύτιμου εξοπλισμού σας ή του κινδύνου δαπανηρών ζημιών.

Τι είναι ένας προστατευτής υπερτάσεων τύπου 1;

Οι προστατευτές υπερτάσεων τύπου 1 προστατεύουν κτίρια κατοικιών και εμπορικών κτιρίων από εξωτερικές αιχμές τάσης υψηλής ενέργειας, που προκαλούνται κυρίως από κεραυνούς.

Συνήθως εγκαθίστανται μεταξύ της εισόδου της υπηρεσίας κοινής ωφέλειας και του κύριου πίνακα διανομής, παρέχουν μια πρώτη γραμμή άμυνας αναχαιτίζοντας τις υπερτάσεις ρεύματος πριν εισέλθουν στο ηλεκτρικό σύστημα του κτιρίου. Αυτός ο τύπος προστατευτή μπορεί να διαχειριστεί αποτελεσματικά μεγάλες υπερτάσεις, αποτρέποντας πιθανές ζημιές στην ηλεκτρική υποδομή και τον συνδεδεμένο εξοπλισμό.

Τι είναι ένας προστατευτής υπερτάσεων τύπου 2;

Οι προστατευτές υπερτάσεων τύπου 2 προστατεύουν συσκευές και ευαίσθητο ηλεκτρονικό εξοπλισμό από εσωτερικές αιχμές τάσης και υπερτάσεις που συναντώνται συνήθως στο ηλεκτρικό σύστημα ενός κτιρίου.

Εγκατεστημένοι σε πίνακες διανομής, αυτός ο τύπος προστατευτή υπερτάσεων χειρίζεται υπερτάσεις που προκύπτουν από τη μεταγωγή ηλεκτρικών φορτίων ή την παράκαμψη εξωτερικών αμυνών. Παρέχει μια ζωτικής σημασίας δεύτερη γραμμή άμυνας με τον μετριασμό των επιπτώσεων αυτών των υπερτάσεων, αυξάνοντας έτσι τη συνολική ασφάλεια και τη διάρκεια ζωής του ηλεκτρικού εξοπλισμού εντός των εγκαταστάσεων.

Διαφορές μεταξύ προστατευτή υπερτάσεων SPD Τύπου 1, Τύπου 2

1. Κυματομορφή:

Διαφορετικά SPDs κατηγοριοποιούνται και βαθμολογούνται με βάση συγκεκριμένες κυματομορφές που προσομοιώνουν τη φύση των κοινών ηλεκτρικών διαταραχών. Μια κυματομορφή αναφέρεται στο συγκεκριμένο σχήμα και τα χαρακτηριστικά της παροδικής τάσης ή της υπερτάσης ρεύματος που το SPD έχει σχεδιαστεί να αντέχει. Διαφορετικοί τύποι SPDs δοκιμάζονται και βαθμολογούνται έναντι διαφορετικών προτύπων κυματομορφής, τα οποία αντιπροσωπεύουν διαφορετικούς τύπους πιθανών υπερτάσεων. Ακολουθούν μερικά από τα πιο συνηθισμένα:

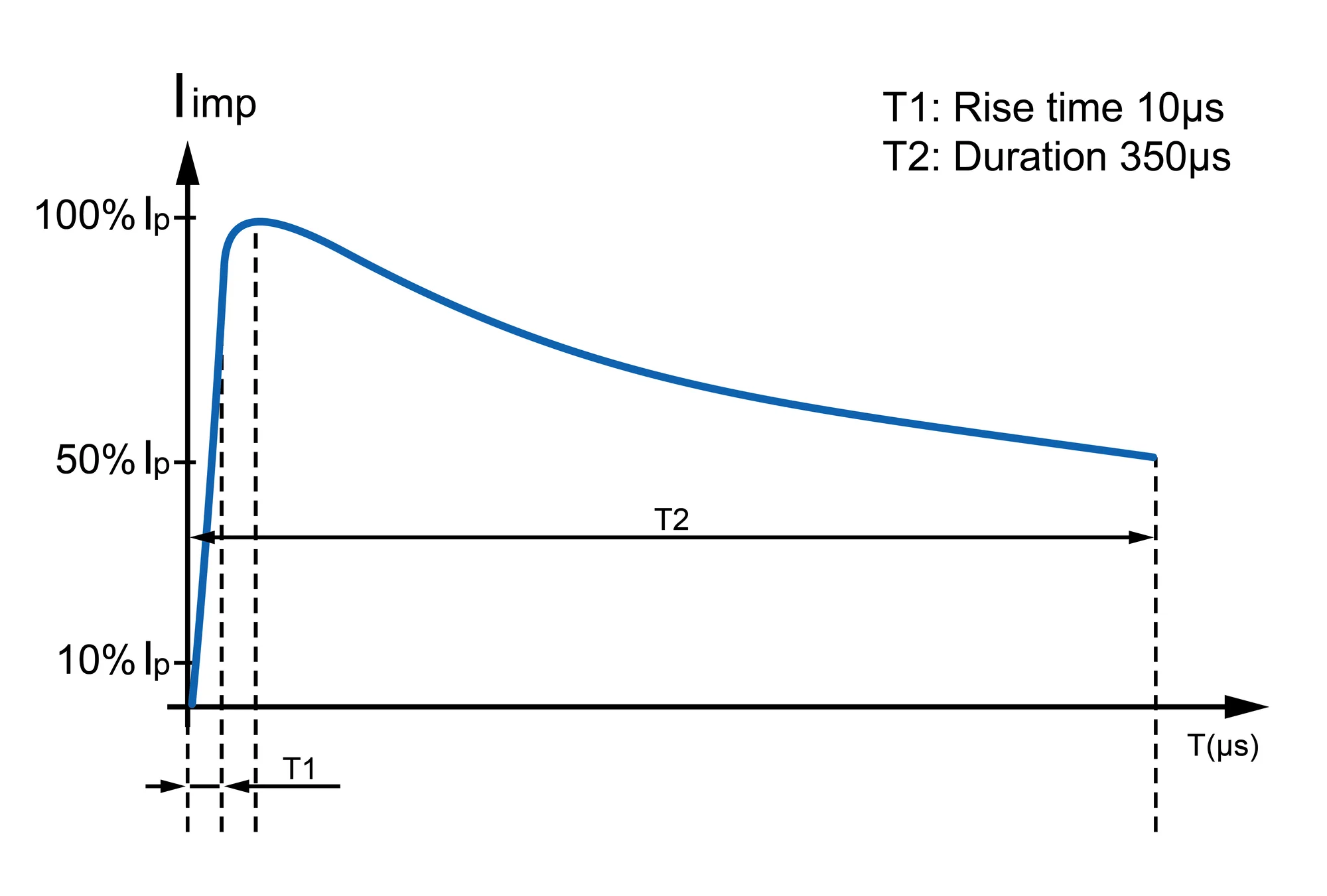

- Κυματομορφή 10/350 µs (SPDs Τύπου 1): διαθέτει χρόνο ανόδου 10 μικροδευτερολέπτων και μια πιο παρατεταμένη διάρκεια 350 μικροδευτερολέπτων. Η κυματομορφή χρησιμοποιείται για τον καθορισμό των βαθμολογιών των SPDs τύπου 1, εξειδικευμένων συσκευών που κατασκευάζονται για την προστασία από άμεσους κεραυνούς. Ο εκτεταμένος χρόνος ανόδου αντικατοπτρίζει την πιο αργή συσσώρευση τάσης που είναι τυπική σε τέτοια γεγονότα κεραυνών.

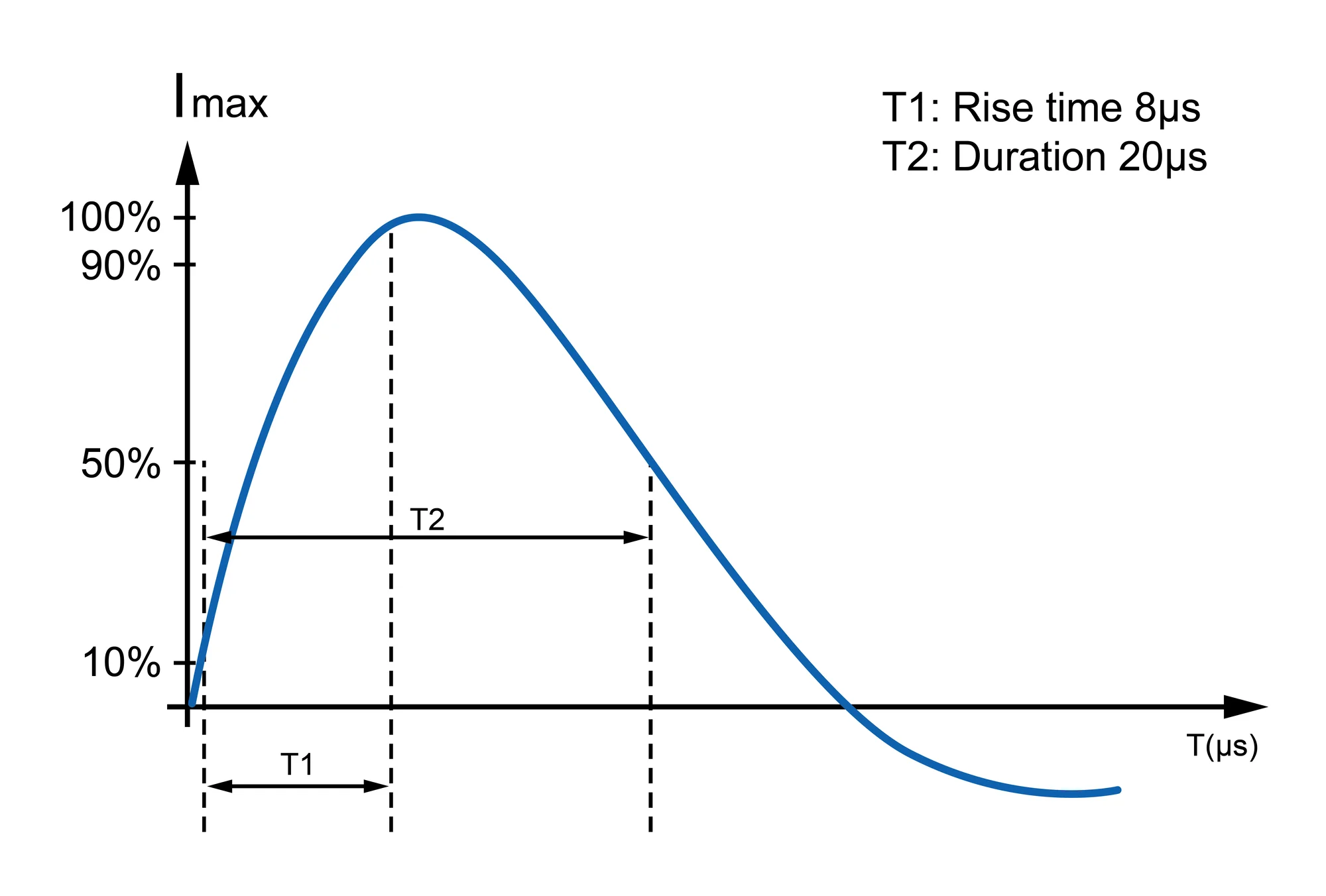

- Κυματομορφή 8/20 µs (SPDs Τύπου 2): Αυτή η κυματομορφή παρουσιάζει έναν γρήγορο χρόνο ανόδου 8 μικροδευτερολέπτων και μια σχετικά εκτεταμένη διάρκεια 20 μικροδευτερολέπτων. Είναι ένα πρότυπο για τον καθορισμό των βαθμολογιών των SPDs τύπου 2. Οι συσκευές έχουν σχεδιαστεί για την προστασία από γρήγορες, υψηλής έντασης υπερτάσεις που μπορεί να προκύψουν από δραστηριότητες όπως λειτουργίες μεταγωγής ή κοντινούς κεραυνούς. Η κυματομορφή αναπαράγει αποτελεσματικά την ταχεία αύξηση της τάσης που σχετίζεται με αυτά τα γεγονότα, καθοδηγώντας τον σχεδιασμό και τις προσδοκίες απόδοσης των SPDs τύπου 2.

2. Ικανότητα χειρισμού ενέργειας:

Δύο τύποι SPDs διαφέρουν στην ικανότητά τους να χειρίζονται ενέργεια, καθώς έχουν σχεδιαστεί για να λειτουργούν έναντι ποικίλων σεναρίων τελικής χρήσης, ταξινομημένα σύμφωνα με την τοποθεσία και το επίπεδο προστασίας τους:

- Διάταξη προστασίας από υπερτάσεις (SPD) τύπου 1, κατηγοριοποιημένη ως Class B, χειρίζεται αποτελεσματικά τα υψηλότερα ρεύματα υπερτάσεων που προέρχονται από άμεσους κεραυνούς ή έντονα γεγονότα υψηλής ενέργειας, με ικανότητα χειρισμού ενέργειας Iimp (10/350 µs) 25kA έως 100kA.

- Διάταξη προστασίας από υπερτάσεις (SPD) τύπου 2, ταξινομημένη ως Class C, αντιμετωπίζει υπερτάσεις μεσαίου μεγέθους που είναι πιο συνηθισμένες από τον τύπο 1, αλλά εξακολουθούν να είναι αρκετά ισχυρές ώστε να καταστρέψουν ηλεκτρονικά. Με ικανότητα χειρισμού ενέργειας που κυμαίνεται από In & Imax (8/20 µs) 20kA έως 110kA.

3. Απόδοση:

- Οι συσκευές τύπου 1 έχουν σχεδιαστεί για την προστασία από εξωτερικές υπερτάσεις, συμπεριλαμβανομένων των άμεσων κεραυνών, οι οποίοι είναι σπάνιοι αλλά μπορεί να είναι πολύ καταστροφικοί.

- Οι συσκευές τύπου 2 προστατεύουν από υπερτάσεις μέσα σε ένα κτίριο από μεγάλες συσκευές που ενεργοποιούνται/απενεργοποιούνται ή από εξωτερικές υπερτάσεις που περνούν από μια συσκευή τύπου 1.

Είναι ο τύπος 1 SPD καλύτερος από τον τύπο 2;

Ένα SPD τύπου 1 είναι γενικά κατασκευασμένο για τη διαχείριση των υπερτάσεων υψηλής ενέργειας που συνδέονται με άμεσους κεραυνούς. Ωστόσο, οι απαγωγείς τύπου 1 από μόνοι τους δεν προστατεύουν πλήρως το ηλεκτρικό σύστημα. Από την άποψη της ικανότητας χειρισμού ενέργειας, ξεπερνούν αυτή των SPDs τύπου 2, ενώ τα SPDs τύπου 1 αντιμετωπίζουν μεγαλύτερα ρεύματα υπερτάσεων. Παρόλο που μπορούν να αντέξουν ένα σημαντικό μέρος της ενέργειας, παραμένει υπολειπόμενο ρεύμα που απαιτεί τη λειτουργικότητα των απαγωγέων υπερτάσεων τύπου 2.

Σκεφτείτε έναν μεγάλο χώρο συναυλιών όπου η κεντρική είσοδος είναι εξοπλισμένη με επαρκείς ελέγχους ασφαλείας (λειτουργεί ως SPD τύπου 1) για την αποτροπή τυχόν σημαντικών απειλών ή μη εξουσιοδοτημένων αντικειμένων από την είσοδο στον χώρο. Ταυτόχρονα, μέσα στην αίθουσα συναυλιών, υπάρχουν επιπλέον προσωπικό ασφαλείας και έλεγχοι (παρόμοιοι με ένα SPD τύπου 2) για την αντιμετώπιση μικρότερων ζητημάτων για την εγγύηση της ομαλής διεξαγωγής της συναυλίας.

Η επιλογή μεταξύ SPDs τύπου 1 και τύπου 2 εξαρτάται από παράγοντες όπως η θέση εγκατάστασης και τα αναμενόμενα ρεύματα ενέργειας που πρέπει να χειριστούν. Αξίζει να σημειωθεί ότι ούτε τα SPDs τύπου 1 ούτε τα τύπου 2 είναι εγγενώς ανώτερα. η αποτελεσματικότητά τους εξαρτάται από συγκεκριμένες απαιτήσεις εφαρμογής.

Θέσεις που τα SPDs τύπου 1 και τύπου 2 έχουν σχεδιαστεί για να προστατεύουν

Τα SPDs τύπου 1 έχουν σχεδιαστεί στρατηγικά για να εγκαθίστανται στον κύριο ηλεκτρικό πίνακα και η κύρια λειτουργία τους είναι να χειρίζονται υπερτάσεις υψηλής ενέργειας που προέρχονται εξωτερικά.

Θα εγκατασταθεί στον κύριο πίνακα διανομής στην αρχή της ηλεκτρικής εγκατάστασης. Η διάταξη προστασίας από υπερτάσεις τύπου 1 είναι ιδιαίτερα χρήσιμη σε μια περιοχή υψηλής πυκνότητας κεραυνών όπου ο κίνδυνος έντονου ρεύματος υπερτάσεων ή ακόμη και άμεσου χτυπήματος είναι υψηλός (π.χ.: κτίρια εξοπλισμένα με αλεξικέραυνα).

Η διάταξη προστασίας από υπερτάσεις (SPD) τύπου 1 μπορεί να βρεθεί εκτενώς σε διάφορες εφαρμογές, κυρίως στον κύριο ηλεκτρικό πίνακα.

Από την άλλη πλευρά, τα SPDs τύπου 2 τοποθετούνται στο υπο-πίνακα ή στο επίπεδο του κυκλώματος διακλάδωσης εντός του ηλεκτρικού συστήματος και στην πλευρά φόρτισης της συσκευής υπερρευματικής προστασίας του εξοπλισμού σέρβις, συμπεριλαμβανομένων των SPDs που βρίσκονται στον πίνακα διακλάδωσης. Έχουν σχεδιαστεί για να παρέχουν προστασία από τοπικές υπερτάσεις και παροδικά φαινόμενα μέτριας έως υψηλής ενέργειας που μπορεί να εξακολουθούν να αποτελούν απειλή για ευαίσθητο εξοπλισμό.

Όντας πιο κοντά στο σημείο χρήσης, τα SPDs τύπου 2 προσφέρουν ένα δευτερεύον στρώμα άμυνας, αποτρέποντας αποτελεσματικά τις υπερτάσεις από το να ταξιδέψουν περαιτέρω στο ηλεκτρικό δίκτυο.

Πώς να επιλέξετε τη σωστή διάταξη προστασίας από υπερτάσεις;

Η επιλογή της κατάλληλης προστασίας από υπερτάσεις απαιτεί την εξέταση πολλών παραγόντων:

1. Αξιολόγηση κινδύνου

- Έκθεση σε κεραυνούς: Τα ακίνητα σε περιοχές επιρρεπείς σε κεραυνούς θα πρέπει να δίνουν προτεραιότητα στην προστασία τύπου 1
- Αξία εξοπλισμού: Ο εξοπλισμός υψηλότερης αξίας δικαιολογεί πιο ολοκληρωμένη προστασία
- Κρίσιμες λειτουργίες: Τα συστήματα κρίσιμης σημασίας απαιτούν πολυεπίπεδη προστασία
- Κόστος διακοπής λειτουργίας: Λάβετε υπόψη το κόστος πιθανής διακοπής λειτουργίας από ζημιές υπερτάσεων

2. Τεχνικές εκτιμήσεις

- Τάση συστήματος: Ταιριάξτε το SPD με την τάση του ηλεκτρικού σας συστήματος
- Βαθμολογία ρεύματος βραχυκυκλώματος: Βεβαιωθείτε ότι το SPD μπορεί να χειριστεί το διαθέσιμο ρεύμα σφάλματος
- Χωρητικότητα ρεύματος υπερτάσεων: Οι υψηλότερες βαθμολογίες παρέχουν καλύτερη προστασία και μεγαλύτερη διάρκεια ζωής
- Βαθμολογία προστασίας τάσης (VPR): Το χαμηλότερο είναι καλύτερο για ευαίσθητο εξοπλισμό
- Λειτουργίες προστασίας: L-N, L-G, N-G, L-L (η πιο πλήρης προστασία περιλαμβάνει όλες τις λειτουργίες)

3. Στρατηγική εφαρμογής

- SPD τύπου 1 στην είσοδο της υπηρεσίας για την αντιμετώπιση των πιο σοβαρών υπερτάσεων
- SPDs τύπου 2 σε πίνακες διανομής για την προστασία των κυκλωμάτων διακλάδωσης

Θα πρέπει να πάρω και SPDs τύπου 1 και τύπου 2;

Η απόφαση για τη χρήση τόσο των SPDs τύπου 1 όσο και των τύπου 2 εξαρτάται από διάφορους παράγοντες. Οι εκτιμήσεις περιλαμβάνουν τον κίνδυνο κεραυνών στην περιοχή, την ευαισθησία του ηλεκτρονικού εξοπλισμού που χρησιμοποιείται, τα σχέδια προϋπολογισμού και τη συμμόρφωση με τους τοπικούς ηλεκτρικούς κώδικες και κανονισμούς.

Σε περιπτώσεις όπου ο κίνδυνος κεραυνών είναι υψηλός ή όπου χρησιμοποιείται κρίσιμος και ευαίσθητος εξοπλισμός, συνιστάται συχνά η εγκατάσταση και των δύο τύπων SPDs.

Οι απαγωγείς υπερτάσεων τύπου 1 απαιτείται να εγκαθίστανται απευθείας κάτω από τον εισερχόμενο διακόπτη, ειδικά όταν υπάρχει αλεξικέραυνο στην οροφή του κτιρίου.

Για βιομηχανικούς και εμπορικούς χώρους, είναι απαραίτητο να εγκατασταθούν και οι δύο απαγωγείς υπερτάσεων, καθώς η προστασία από κεραυνούς σε αυτές τις περιοχές πυκνής δημοτικότητας γίνεται πιο επείγουσα, η έλλειψη προστασίας θα μπορούσε όχι μόνο να προκαλέσει ζημιά στον εξοπλισμό και τις εγκαταστάσεις, αλλά ενδεχομένως να επεκταθεί θέτοντας σε κίνδυνο την ασφάλεια των ανθρώπων.

Η διαβούλευση με έναν εξειδικευμένο ηλεκτρολόγο ή ηλεκτρολόγο μηχανικό είναι απαραίτητη για την αξιολόγηση των συγκεκριμένων αναγκών του ηλεκτρικού συστήματος και τον καθορισμό του πιο αποτελεσματικού συνδυασμού SPDs για διαρκή προστασία.

Βέλτιστες πρακτικές εγκατάστασης

Η σωστή εγκατάσταση είναι ζωτικής σημασίας για την αποτελεσματική προστασία από υπερτάσεις:

1. Σημαντικές σημειώσεις πριν από την εγκατάσταση

- Βεβαιωθείτε ότι η τροφοδοσία στους διακόπτες κυκλώματος ή στους διακόπτες αποσύνδεσης είναι αποσυνδεδεμένη.

- Οι διαδικασίες εγκατάστασης και καλωδίωσης πρέπει να συμμορφώνονται τόσο με τα εθνικά όσο και με τα τοπικά ηλεκτρικά πρότυπα.

- Εξειδικευμένοι αδειούχοι τεχνικοί ή ηλεκτρολόγοι θα πρέπει να είναι υπεύθυνοι για την εγκατάσταση και τη συντήρηση του συστήματος.

- Τα μήκη των αγωγών θα πρέπει να είναι όσο το δυνατόν πιο κοντά και ευθεία για καλύτερη απόδοση.

- Αποφύγετε το τύλιγμα υπερβολικού σύρματος. Αποφύγετε το τύλιγμα υπερβολικών καλωδίων.

- Αποφύγετε τις στροφές 90 μοιρών και λυγίστε τα καλώδια στρογγυλεμένα για την καλύτερη απόδοση.

- Κόψτε όλα τα καλώδια στο σωστό μήκος.

- Οι αγωγοί για την εγκατάσταση SPD κατά προτίμηση δεν πρέπει να υπερβαίνουν τα 0,5 μέτρα και, σε καμία περίπτωση, να υπερβαίνουν το 1 μέτρο.

2. Εγκατάσταση SPD τύπου 1

- Εγκαταστήστε όσο το δυνατόν πιο κοντά στην είσοδο της υπηρεσίας
- Χρησιμοποιήστε κοντά, ευθεία καλώδια αγωγών (λιγότερο από 12 ίντσες εάν είναι δυνατόν)
- Χρησιμοποιήστε το κατάλληλο μέγεθος καλωδίου (συνήθως 6 AWG ή μεγαλύτερο)
- Εξασφαλίστε τη σωστή σύνδεση γείωσης
- Ακολουθήστε τις προδιαγραφές ροπής του κατασκευαστή

3. Εγκατάσταση SPD τύπου 2

- Εγκαταστήστε στην πλευρά φόρτισης του κύριου διακόπτη
- Τοποθετήστε κοντά στον προστατευμένο εξοπλισμό ή τον πίνακα
- Ελαχιστοποιήστε το μήκος των καλωδίων για μείωση της σύνθετης αντίστασης
- Χρησιμοποιήστε αποκλειστικό διακόπτη σύμφωνα με τις προδιαγραφές του κατασκευαστή
- Εγκαταστήστε σε μια θέση προσβάσιμη για περιοδική επιθεώρηση

Θέματα συντήρησης και αντικατάστασης

Οι διατάξεις προστασίας από υπερτάσεις δεν διαρκούν για πάντα και απαιτούν περιοδική προσοχή:

- Τακτική επιθεώρηση: Ελέγχετε τα ενδεικτικά φώτα (εάν υπάρχουν) μηνιαίως
- Διάρκεια ζωής: Τα περισσότερα SPDs έχουν πεπερασμένη διάρκεια ζωής και υποβαθμίζονται με κάθε γεγονός υπερτάσεων
- Ενεργοποίηση αντικατάστασης: Αντικαταστήστε μετά από σημαντικά γεγονότα υπερτάσεων, όταν οι ενδείξεις δείχνουν το τέλος της ζωής ή σύμφωνα με το συνιστώμενο χρονοδιάγραμμα του κατασκευαστή
- Τεκμηρίωση: Διατηρήστε αρχεία των ημερομηνιών εγκατάστασης και τυχόν γεγονότων υπερτάσεων
- Δοκιμές: Εξετάστε περιοδικές δοκιμές από εξειδικευμένους ηλεκτρολόγους για κρίσιμες εγκαταστάσεις

Κανονιστικά πρότυπα και συμμόρφωση

Κατά την επιλογή διατάξεων προστασίας από υπερτάσεις, αναζητήστε προϊόντα που συμμορφώνονται με τα σχετικά πρότυπα:

- UL 1449 4η Έκδοση: Το κύριο πρότυπο για διατάξεις προστασίας από υπερτάσεις στη Βόρεια Αμερική
- IEEE C62.41: Ορίζει περιβάλλοντα υπερτάσεων και διαδικασίες δοκιμών
- NFPA 70 (National Electrical Code): Περιέχει απαιτήσεις για την εγκατάσταση SPD
- IEC 61643: Διεθνές πρότυπο για διατάξεις προστασίας από υπερτάσεις χαμηλής τάσης

Η συμμόρφωση με αυτά τα πρότυπα διασφαλίζει ότι οι συσκευές έχουν δοκιμαστεί και επαληθευτεί για να παρέχουν την προστασία που ισχυρίζονται.

Κοινές παρανοήσεις σχετικά με την προστασία από υπερτάσεις

Για να σας βοηθήσουμε να λάβετε τεκμηριωμένες αποφάσεις, ας εξετάσουμε ορισμένες κοινές παρεξηγήσεις:

- Παρανόηση: Ένας μόνο προστατευτής υπερτάσεων είναι επαρκής για προστασία ολόκληρου του κτιρίου.
  Πραγματικότητα: Μια συντονισμένη προσέγγιση με πολλούς τύπους παρέχει την πιο ολοκληρωμένη προστασία.

- Παρανόηση: Όλοι οι προστατευτές υπερτάσεων παρέχουν ίση προστασία.
  Πραγματικότητα: Τα επίπεδα προστασίας ποικίλλουν σημαντικά μεταξύ των τύπων 1, 2 και 3, ακόμη και μεταξύ των μοντέλων εντός κάθε τύπου.

- Παρανόηση: Οι προστατευτές υπερτάσεων διαρκούν για πάντα.
  Πραγματικότητα: Υποβαθμίζονται με κάθε γεγονός υπερτάσεων και απαιτούν περιοδική αντικατάσταση.

- Παρανόηση: Οι προστατευτές υπερτάσεων προστατεύουν από όλα τα προβλήματα ρεύματος.
  Πραγματικότητα: Προστατεύουν από παροδικές υπερτάσεις, αλλά όχι από παρατεταμένες υπερτάσεις, υποτάσεις ή διακοπές.

Συμπέρασμα

Εν κατακλείδι, οι κύριες διαφορές μεταξύ των προστατευτών υπερτάσεων τύπου 1 και τύπου 2 είναι η τοποθεσία τους και η φύση των υπερτάσεων που έχουν σχεδιαστεί για να καταπολεμούν. Η κατανόηση αυτών των διαφορών μπορεί να μας βοηθήσει να επιλέξουμε τη σωστή στρατηγική προστασίας από υπερτάσεις για να διασφαλίσουμε τη διάρκεια ζωής και την αξιοπιστία των ηλεκτρικών εγκαταστάσεων και του ευαίσθητου εξοπλισμού.

Ενώ οι απαγωγείς υπερτάσεων τύπου 1 χρησιμεύουν ως η κύρια άμυνα έναντι ισχυρών εξωτερικών υπερτάσεων όπως οι κεραυνοί, τα spd τύπου 2 παρέχουν ουσιαστική προστασία από τις πιο συχνές εσωτερικές παροδικές υπερτάσεις που δημιουργούνται εντός της ηλεκτρικής σας εγκατάστασης. Συχνά, η πιο ισχυρή και αξιόπιστη προστασία επιτυγχάνεται μέσω μιας συντονισμένης προσέγγισης που χρησιμοποιεί και τους δύο τύπους spd σε μια διαστρωματωμένη διαμόρφωση. Αυτό παρέχει ολοκληρωμένη προστασία από υπερτάσεις από το δευτερεύον του μετασχηματιστή σέρβις μέχρι το σημείο χρήσης.
