Εναλλακτικό σύστημα ασφαλείας τύπου 1 έναντι τύπου 2 έναντι τύπου 3

Τι είναι η Προστατευτική Συσκευή;

Προστατευτικές συσκευές υπερέκτασης (SPD), επίσης γνωστές ως προστατευτικές συσκευές υπερέκτασης ή αντιφωτιστικές συσκευές, είναι συσκευές που έχουν σχεδιαστεί για την προστασία ηλεκτρικού και ηλεκτρονικού εξοπλισμού από αυξήσεις τάσης ή υπερέκτασης,που μπορεί να προκληθεί από κεραυνόΥπάρχουν τρεις κύριοι τύποι SPD: τύπος 1, τύπος 2 και τύπος 3, το καθένα σχεδιασμένο για συγκεκριμένες εφαρμογές και σημεία εγκατάστασης σε ένα ηλεκτρικό σύστημα.

Τι είναι οι τύποι SPD T1, T2 και T3;

Οι τύποι SPD, τύπος 1, τύπος 2 και τύπος 3, κατηγοριοποιούν τους προστατευτές υπερχείλισης με βάση την τοποθέτησή τους σε ηλεκτρικά συστήματα.Μπορείτε να εξασφαλίσετε στρωμένη προστασία από τις υπερεκτάσεις.

Ποια είναι η διαφορά μεταξύ συσκευής προστασίας από υπερχείλιση τύπου 1 και τύπου 2;

Η διάταξη προστασίας από τις υπερβολικές τάσεις τύπου 1 συνιστάται ειδικά για κτίρια του τομέα των υπηρεσιών και βιομηχανικά κτίρια.Μπορεί να εκφορτώσει το πίσω ρεύμα από τον κεραυνό που εξαπλώνεται από τον αγωγό γης στους αγωγούς του δικτύουΤο SPD τύπου 1 χαρακτηρίζεται από κύμα ρεύματος 10/350 μs.

Η διάταξη προστασίας από υπερτάσεις τύπου 2 είναι το κύριο σύστημα προστασίας για όλες τις ηλεκτρικές εγκαταστάσεις χαμηλής τάσης.εμποδίζει την εξάπλωση των παροδικών υπερφυσικών τάσεων στις ηλεκτρικές εγκαταστάσεις και προστατεύει τα φορτίαΤο SPD τύπου 2 χαρακτηρίζεται από κύμα ρεύματος 8/20 μs.

Τι γίνεται με τον τύπο 3;

Η διάταξη προστασίας από υπερτάσεις τύπου 3 προορίζεται για την τοπική προστασία ευαίσθητων φορτίων.Τα εν λόγω ΜΑΠ έχουν περιορισμένη προστατευτική ικανότητα και χρησιμοποιούνται κοντά σε ευαίσθητα φορτία ως τοπικό συμπλήρωμα της προστασίας που παρέχει το ΜΑΠ τύπου 2.Τα SPD τύπου 3 χαρακτηρίζονται από συνδυασμό κυμάτων τάσης (1.2/50 μs) και κύματα ρεύματος (8/20 μs).

Ποια είναι η διαφορά μεταξύ τύπου 1 και τύπου 3;

Τα SPD τύπου 1 εγκαθίστανται στην κύρια εισερχόμενη γραμμή ηλεκτρικής ενέργειας και χειρίζονται τις υψηλής ενέργειας υπερβολές από εξωτερικές πηγές όπως κεραυνός.ΑντίθεταΤα SPD τύπου 3 βρίσκονται κοντά σε μεμονωμένες συσκευές και χρησιμεύουν ως μια τελική άμυνα κατά των υπολειπόμενων υπερβολών.

Ποια είναι η διαφορά μεταξύ του τύπου 2 και του τύπου 3 SPD;

Τα SPD τύπου 2 εγκαθίστανται στην πλακέτα διανομής, προσφέροντας προστασία μεσαίου επιπέδου κατά των υπερβολών από το δίκτυο ή εσωτερικές πηγές.τοποθετούνται κοντά σε συγκεκριμένες συσκευέςΜε τον συνδυασμό και των δύο, μπορείτε να εξασφαλίσετε ολοκληρωμένη προστασία από υπερτάσεις σε όλο το σύστημα.

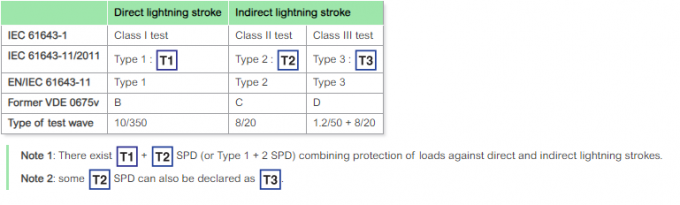

Διαφορά μεταξύ συσκευών προστασίας από υπερχείλιση τύπου 1, τύπου 2, τύπου 3

Πληροφορίες σχετικά με τα ενδείγματα:
Επίσης γνωστά ως “Τύπος 1 Πρωτογενείς Συγκρατητές Σορτζ” ή “Σορτζ Συγκρατητές Εισόδου Υπηρεσίας”.Η συσκευή πρέπει να είναι εξοπλισμένη με ηλεκτρική ενέργεια και να είναι εξοπλισμένη με ηλεκτρική ενέργεια.Αυτά τα SPD είναι σχεδιασμένα για να χειρίζονται υπερτάσεις υψηλής ενέργειας και συνήθως έχουν βαθμολογημένη υψηλότερη ισχύ.Το SPD τύπου 1 χαρακτηρίζεται από κύμα ρεύματος 10/350 μs.

Δελτίο SPD τύπου 2:
Επίσης γνωστές ως “Προστατευτικές συσκευές “Τύπου 2” ή “Προστατευτικές συσκευές ”Τύπου 2”.∆ Εγκαθιδρύεται κατάντη από το SPD τύπου 1 στο πάνελ διανομής ή στο υποπίνακα για την προστασία από τις δευτερεύουσες επιπτώσεις των υπερβατικών τάσεων και των παροδικών σφαιρών τάσηςΣχεδιασμένα για να προστατεύουν από μικρότερες υπερβολές που μπορεί να εισέλθουν στο ηλεκτρικό σύστημα μέσω κυκλωμάτων υποκαταστήματος.Το SPD τύπου 2 χαρακτηρίζεται από κύμα ρεύματος 8/20 μs.

Τύπος 3 ΕΕΠ:

Επίσης γνωστά ως “προστατευτές υπερχείλισης του τύπου 3 στο σημείο χρήσης”. “Εγκατασταθούν στο σημείο χρήσης, κοντά σε ευαίσθητες ηλεκτρονικές συσκευές και συνδέονται με μεμονωμένες πρίζες ή συσκευές.Παρέχουν τοπική προστασία για συγκεκριμένο εξοπλισμό και βρίσκονται συνήθως σε λωρίδες ρεύματοςΣχεδιασμένα για να προστατεύουν από υπερβολικές τάσεις χαμηλού επιπέδου και παροδικές τάσεις.Το SPD τύπου 3 χαρακτηρίζεται από συνδυασμό κυμάτων τάσης (1.2/50 μs) και κύματα ρεύματος (8/20 μs).

Ποια είναι η αρχή της προστασίας από υπερεμάνσεις;

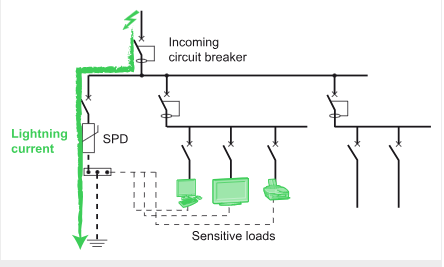

Το SPD έχει σχεδιαστεί για να περιορίζει τις παροδικές υπερφυσικές τάσεις ατμοσφαιρικής προέλευσης και να εκτρέφει τα κύματα ρεύματος στη γη,ώστε να περιορίζεται το εύρος αυτής της υπερτάσης σε τιμή που δεν είναι επικίνδυνη για την ηλεκτρική εγκατάσταση και τον ηλεκτρικό διακόπτη και τον ελεγκτή.

Το SPD εξαλείφει τις υπερτάσεις στην κοινή λειτουργία, μεταξύ φάσης και ουδέτερης ή γης.
Σε περίπτωση υπερτάσης που υπερβαίνει το όριο λειτουργίας, το SPD μεταφέρει την ενέργεια στη γη, σε κοινή λειτουργία· διανέμει την ενέργεια στους άλλους ενεργούς αγωγούς, σε διαφορική λειτουργία.

Χρειάζομαι ΔΕΠ Τύπου 1 ή Τύπου 2;

Η επιλογή σας εξαρτάται από τις απαιτήσεις του συστήματος σας. Τα SPD τύπου 1 είναι απαραίτητα για δομές με εξωτερική προστασία από κεραυνό, όπως ράβδους ή δίχτυα, για να εμποδίζουν τις άμεσες κεραυνοβολίες.,Τα SPD τύπου 2 είναι κατάλληλα για εγκαταστάσεις χωρίς εξωτερική προστασία, αλλά χρειάζονται προστασία από έμμεσες ηλεκτρικές υπερβολές ή εσωτερικές ηλεκτρικές διαταραχές.

Πώς να Επιλέξετε το Δικαίον Προστατευτικό Τύπου Ι, ΙΙ και ΙΙΙ;

Για να επιλέξετε το σωστό SPD, αξιολογήστε την τοποθεσία του συστήματος σας, την έκθεση σε υπερχείλιση και την ευαισθησία του εξοπλισμού.Χρησιμοποίηση SPD τύπου 2 σε πλαίσια διανομής για την προστασία κυκλωμάτωνΤέλος, τοποθετήστε τα SPD τύπου 3 κοντά σε κρίσιμες συσκευές για τοπική προστασία.

Συνοπτικά, η βασική διαφορά μεταξύ των ΑΠΔ τύπου 1, τύπου 2 και τύπου 3 είναι η θέση εγκατάστασής τους και το επίπεδο προστασίας που προσφέρουν.Τα SPD τύπου 1 βρίσκονται στην είσοδο λειτουργίας και προστατεύουν από σοβαρές εξωτερικές υπερβολέςΤα SPD τύπου 2 βρίσκονται στα πάνελ διανομής και προστατεύουν από δευτερεύουσες υπερβολές, ενώ τα SPD τύπου 3 βρίσκονται στο σημείο χρήσης και προστατεύουν συγκεκριμένες συσκευές από υπερβολές χαμηλού επιπέδου.μια ολοκληρωμένη στρατηγική προστασίας από υπερτάσεις μπορεί να περιλαμβάνει τη χρήση πολλαπλών τύπων SPD σε διαφορετικά σημεία ενός ηλεκτρικού συστήματος για την παροχή πολυεπίπεδης προστασίας από υπερτάσεις.
