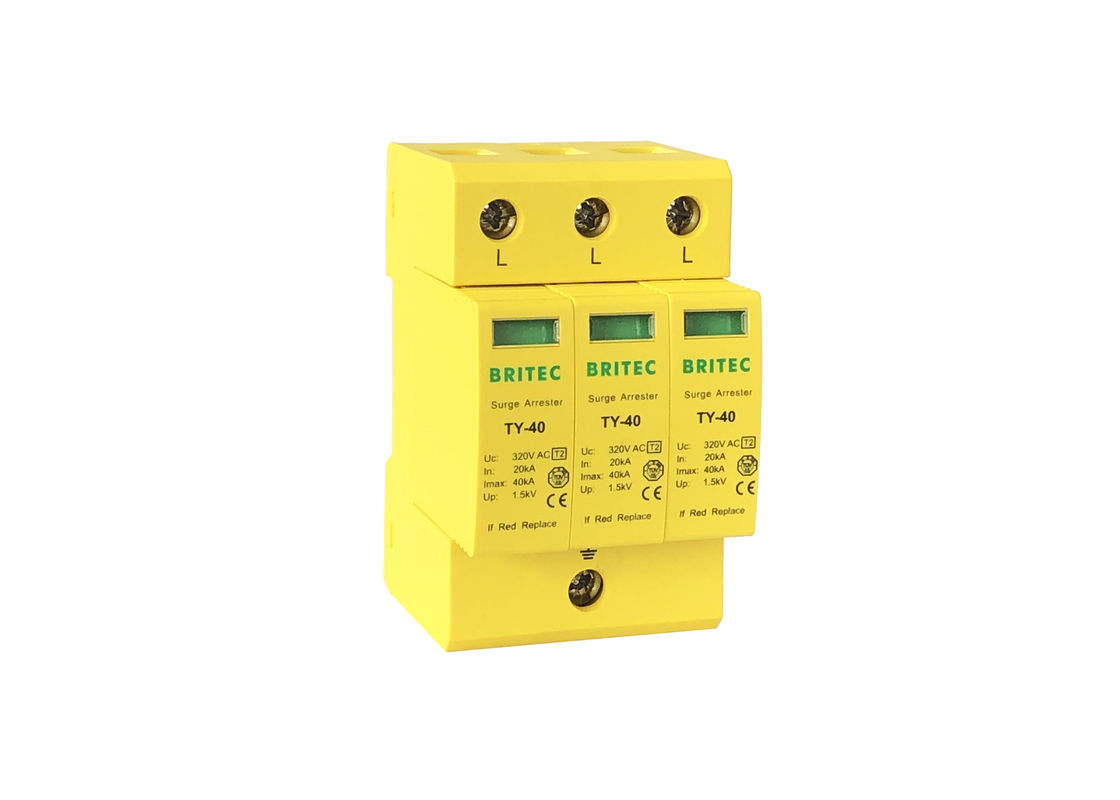

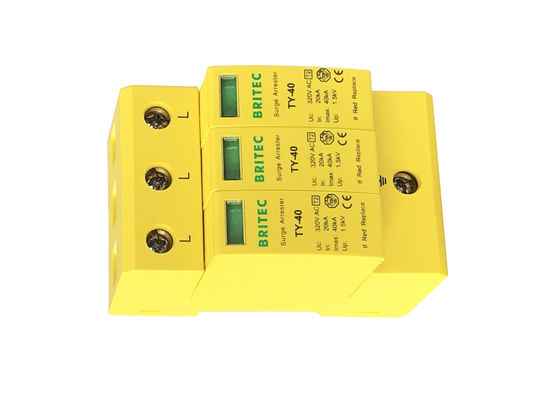

Τύπος 2 Imax 40KA Προστατευτής υπερβολικής ισχύος Χαρακτηριστικά:
• Προστασία κατά της υπερτάσεως τύπου 2
• Σε: 20 kA
• Imax: 40 kA
• UL1449 ed.4
• Οπτική ένδειξη της κατάστασης του βαρίστορα - Υγιής/Ανακατάσταση.
• Τα SPD της σειράς BR-40 έχουν σχεδιαστεί για την προστασία ηλεκτρικών και ευαίσθητων εξοπλισμούς από την επακόλουθη υπερχείλιση.
• Επικοινωνία τηλεπικοινωνίας για την κατάσταση του Βαρίστορ.
• Αυτή η συσκευή προστασίας από υπερτάσεις εντοπίζει την ικανότητά της να αντέχει ρεύμα παλμού με μορφή κύματος 8/20μs και επίπεδο προστασίας χαμηλής τάσης.
• Αντικατάστατες μονάδες.
• Αυτό το SPD είναι εγκατεστημένο στο υποδιανεμητήριο της εγκατάστασης, όπως το δωμάτιο μετασχηματιστή, το ντουλάπι διανομής και το ντουλάπι διακόπτη.
• Συμμορφώνεται με την EN 61643-11.
• 35 mm σιδηροτροχιάς (EN 60715).
Προστατευτής υπερτάσεων ισχύος τύπου 2 Imax 40KA Λεπτομέρειες προϊόντος:
| |
BR-40 150 3P |
BR-40 275 3P |
BR-40 320 3P |
BR-40 385 3P |
BR-40 440 3P |
| Ταξινομή SPD σύμφωνα με το EN61643-11 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
Τύπος 2 |
| Τροποποίηση SPD σύμφωνα με την IEC61643-11 |
Τάξη ΙΙ |
Τάξη ΙΙ |
Τάξη ΙΙ |
Τάξη ΙΙ |
Τάξη ΙΙ |
| Μέγιστη συνεχής τάση λειτουργίας α.κ. Uc |
150V |
275V |
320V |
385V |
440V |
| Ονομαστικό ρεύμα εκκένωσης (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα εκκένωσης (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Πάνω |
≤ 0,8kV |
≤1,3kV |
≤ 1,5 kV |
≤1,8kV |
≤ 2,0 kV |
| Επίπεδο προστασίας τάσης 5kA Πάνω |
≤ 0,6kV |
≤ 1kV |
≤1,2kV |
≤1,3kV |
≤ 1,5 kV |
| Μαξ. εφεδρική ασφάλεια |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Χρόνος απόκρισης |
≤ 25ns |
≤ 25ns |
≤ 25ns |
≤ 25ns |
≤ 25ns |
| Περιοχή θερμοκρασίας λειτουργίας Tu |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
-40 °C-80 °C |
| Δείκτης λειτουργικής κατάστασης / ελάττωσης |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
πράσινο / κόκκινο |
| Περιοχή διατομής (μίν.) |
4 χιλιοστά2 |
4 χιλιοστά2 |
4 χιλιοστά2 |
4 χιλιοστά2 |
4 χιλιοστά2 |
| Περιοχή διατομής (μέγιστη.) |
35 χιλιοστά2 |
35 χιλιοστά2 |
35 χιλιοστά2 |
35 χιλιοστά2 |
35 χιλιοστά2 |
| Για τοποθέτηση σε |
35 mm Din σιδηρόδρομος |
| Υλικό περιβλήματος |
Θερμοπλαστικά UL94-V0 |
| Στον βαθμό προστασίας |
Διάκριση IP20 |
Διάκριση IP20 |
Διάκριση IP20 |
Διάκριση IP20 |
Διάκριση IP20 |
Χαρακτηριστικό της τεχνολογίας:
Προστατευτής υπερτάσεων ισχύος τύπου 2 Imax 40KA Περιγραφή:

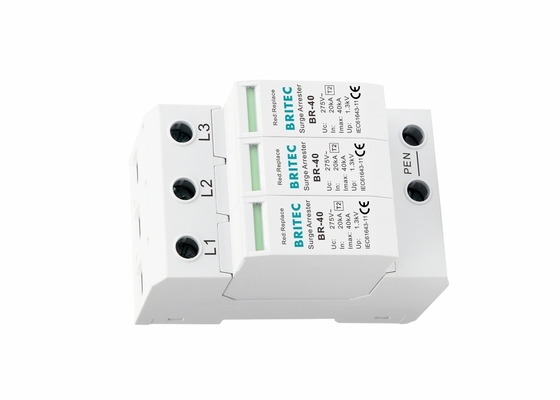

• Συσκευές προστασίας από κεραυνό BR-40 3P AC, για προστασία από υπερτάσεις κεραυνών τριών φάσεων μεταβλητής ισχύος δεύτερου επιπέδου (επίπεδο C).
• Οπτική και απομακρυσμένη ένδειξη κατάστασης
• Η διάταξη αυτή δοκιμάζεται ώστε να πληροί τις απαιτήσεις της κατηγορίας ΙΙ.
• Αντικατάστατη μονάδα
• Σύστημα εφαρμογής: Σύστημα τροφοδοσίας ενέργειας TN-C.
Εγκατάσταση:
-
• Η σειρά των συσσωρευτών υπερτάσεων περιλαμβάνει ένα πλήρες φάσμα συμπαγικών προστατευτών για τοποθέτηση σε σιδηρόδρομο DIN
• Το SPD δεν χρειάζεται να ρυθμίζεται μετά την εγκατάστασή του σύμφωνα με τις απαιτήσεις.
• Μπορεί να προστατεύει αυτόματα το δίκτυο ηλεκτρικής ενέργειας μετά την ορθή εγκατάσταση
• Σε περίπτωση βλάβης, αντικαταστήστε εγκαίρως το μη έγκυρο στοιχείο
Πρότυπα:
- IEC61643-1:2005; EN61643-11:2007
- Σώμα FRNC-UL94 V-0
- GB18802.1-2002
- YD/T1235.2-2002
