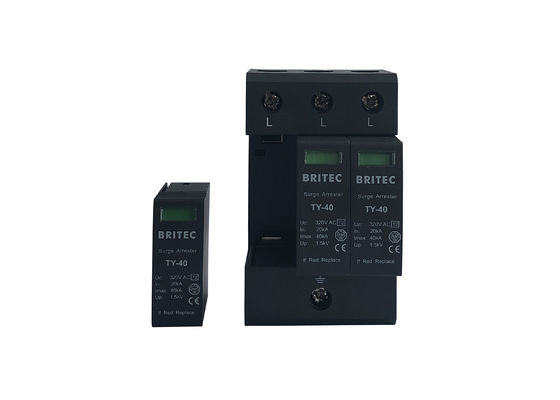

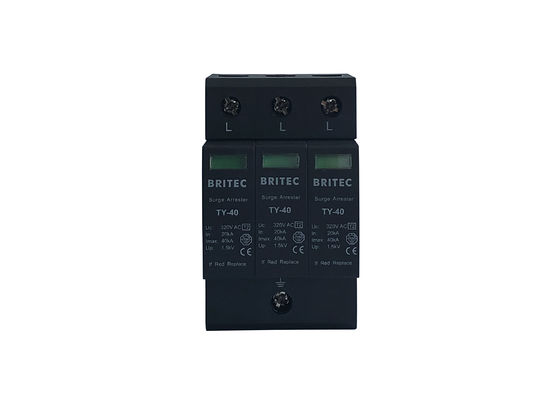

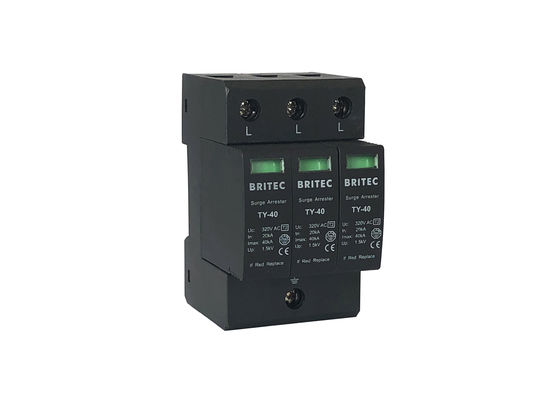

IEC 61643 κατηγορία ΙΙ Pluggable 40kA τύπος 3P - 2 SPD για τη γενική προστασία
IEC 61643 κατηγορία ΙΙ Pluggable τύπος 3P - χαρακτηριστικό γνώρισμα 2 SPD:
• Ty-40B είναι η σειρά τύπου - 2/κατηγορία ΙΙ συσκευές για τα κύματα τάσης, σύμφωνα με το EN/το IEC 61643-11.
• Ενσωματωμένη συσκευή βραχυκυκλώματος υπερθέρμανσης.
• Ένδειξη ανίχνευσης αποτυχίας.
• Προαιρετική μακρινή κάνοντας σήμα διεπαφή.
• μοντάρισμα ραγών 35mm DIN, τυποποιημένο μορφωματικό σχέδιο.
• Μέγιστο ρεύμα απαλλαγής (8/20μs): 40kA ανά φάση.
• Ονομαστικό ρεύμα απαλλαγής (8/20μs): 20kA ανά φάση.

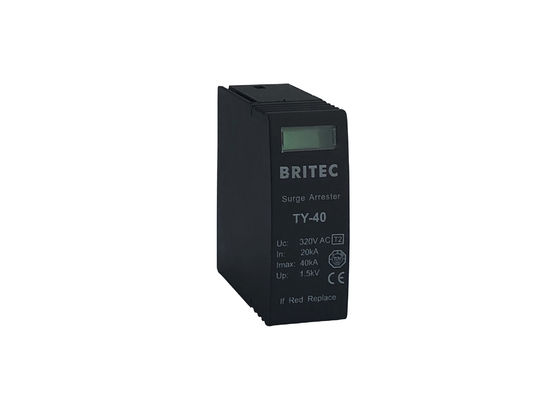

• Πλήρης μονάδα Prewired που αποτελείται από ένα μέρος βάσεων και βυσματωτές ενότητες προστασίας.
• Ty-40B 3 οι πόλοι ξεχύνονται σαν θάλασσα καλύπτρα για τη χρήση στα συστήματα TN-γ.
IEC 61643 κατηγορία ΙΙ Pluggable τύπος 3P - 2 λεπτομέρειες προϊόντων SPD:
| |
TY150 40B 3P |
TY275 40B 3P |
TY320 40B 3P |
TY385 40B 3P |
TY440 40B 3P |
| Ταξινόμηση SPD σύμφωνα με EN61643-11 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
| Ταξινόμηση SPD σύμφωνα με IEC61643-11 |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
| Μέγιστη συνεχής λειτουργούσα τάση εναλλασσόμενου ρεύματος Uc |
150V |
275V |
320V |
385V |
440V |
| Ονομαστικό ρεύμα απαλλαγής (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα απαλλαγής (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Επάνω |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Επίπεδο 5kA προστασίας τάσης Επάνω |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Μέγιστη εφεδρική θρυαλλίδα |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Χρόνος απόκρισης TA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Λειτουργούσα σειρά θερμοκρασίας TU |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Λειτουργούσα ένδειξη κράτους/ελαττωμάτων |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
| Περιοχή διατομής (ελάχιστη) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Περιοχή διατομής (μέγιστο) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Για να τοποθετήσει επάνω |
ράγα 35mm DIN |
| Υλικό περιφράξεων |
Θερμικό πλαστικό UL94-V0 |
| Βαθμός προστασίας |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Διάσταση:
IEC 61643 κατηγορία ΙΙ Pluggable τύπος 3P - εφαρμογή 2 SPD:
• Κατάλληλος για το δεύτερο στάδιο της προστασίας στις επιτροπές διανομής ανεφοδιασμού στις οποίες τύπος - οι συσκευές 1 προστασίας εγκαθίστανται προς τα πάνω, ή για τη πρώτη φάση της προστασίας στις εμπορικές ή άλλες εφαρμογές που δεν εκτίθενται στις άμεσες απεργίες και χωρίς το εξωτερικό σύστημα προστασίας αστραπής.
• Για το φωτισμό των οδηγήσεων που χρησιμοποιείται στους σταθμούς βάσης κινητής επικοινωνίας, το γραφείο επικοινωνιών μικροκυμάτων/το σταθμό, το δωμάτιο τηλεπικοινωνιών, τη βιομηχανική μεταλλεία, τη πολιτική αεροπορία, οικονομικός, τους τίτλους και άλλα ηλεκτρικά συστήματα, όπως οι σταθμοί διανομής δύναμης, τα δωμάτια διανομής δύναμης, τα γραφεία διανομής δύναμης, το κιβώτιο διακοπτών και άλλος διάφορος εξοπλισμός που είναι σημαντικός και τρωτός στις απεργίες αστραπής.
IEC 61643 κατηγορία ΙΙ Pluggable τύπος 3P - πλεονέκτημα 2 SPD:
• Επιλογή υψηλής ποιότητας varistors, της σταθερής και αξιόπιστης απόδοσης.
• Υψηλή τρέχουσα ικανότητα αστραπής, ταχύτητα απάντησης 25ns.
• Ενέργεια - αποταμίευση, προστασία του περιβάλλοντος, εύκολη εγκατάσταση, καμία ειδική συντήρηση.
• Αντιστρέψιμα πλαίσια για να επιτρέψει την είσοδο καλωδίων άνωθεν ή κατωτέρω.
• Γρήγορη παράδοση.
Οι υπηρεσίες μας:
• 17 σφαιρικής κύριας έτη κατασκευής επαγγέλματος της ηλεκτρικής καλύπτρας κύματος προϊόντων.
• Όλα τα προϊόντα θα συσκευαστούν καλά πρίν στέλνουν.
• Η τυποποιημένη συσκευασία, και εσείς μπορεί επίσης να μας πει τις απαιτήσεις σας στη συσκευασία.
• Γρηγορότερη παράδοση.
• Χωριστά δοκιμασμένος πριν από την αποστολή.
Πιστοποίηση:
Άποψη επιχείρησης:
Η ηλεκτρική Co. Britec Wenzhou, ΕΠΕ είναι ένας κατασκευαστής που ιδρύεται το 2003 που είναι επιχείρηση οι πωλήσεις μιας νέων προϊόντων ανάπτυξης, να παραγάγει μαζικά και μαρκαρίσματος, που ειδικεύεται στη συσκευή προστασίας κύματος. Στο εργοστάσιό μας έχει χορηγηθεί η πιστοποίηση συστημάτων διαχείρισης ISO9001 και έχουμε αναπτύξει περισσότερους από 100 τύπους προϊόντων, τα προϊόντα μας έχουν εγκριθεί από το CE, TUV, και τα CB.
Γραμμή παραγωγής:
FAQ:
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για τα SPD;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: Ανάγκες δειγμάτων 7 ημέρες, χρονικές ανάγκες μαζικής παραγωγής 3 εβδομάδες.
Q3. Έχετε οποιοδήποτε όριο MOQ για τον προστάτη κύματος;
Α: Ναι, MOQ μας είναι 100pcs.
Q4. Πώς στέλνετε τα αγαθά και πόσο καιρό παίρνει για να φθάσει;
Α: Στέλνουμε συνήθως από TNT DHL, UPS, Fedex ή EMS. Διαρκεί συνήθως 7 ημέρες για να φθάσει. Ναυτιλία αερογραμμών και θάλασσας επίσης προαιρετική.
Q5. Είναι για να τυπώσει ΕΝΤΆΞΕΙ τον αριθμό στην προστατευτική συσκευή κύματος;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας και επιβεβαιώστε ότι αρχικά βάσισε στο δείγμα μας.
