Τύπος - 2 τριφασική προστασία 3 κατηγορία ΙΙ φωτισμού 40kA 320V Πολωνών καλύπτρα κύματος
Τύπος - κατηγορία ΙΙ 2 τριφασική 3 Πολωνών Arrester χαρακτηριστικό γνώρισμα κύματος:

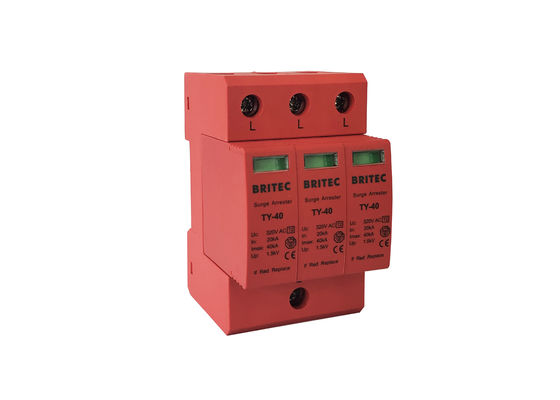

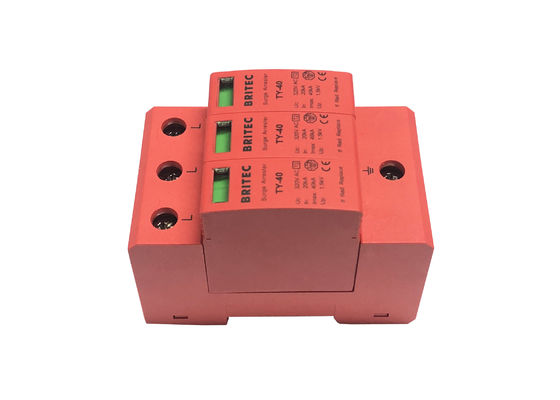

• Ty-40R 3P είναι ο τύπος - 2 συσκευές /Class ΙΙ για τα κύματα τάσης.
• Είναι σύμφωνα με το IEC 61643-11 και το EN 61643-11.
• Μέγιστο ρεύμα απαλλαγής (8/20μs): 40kA ανά φάση.
• Ονομαστικό ρεύμα απαλλαγής (8/20μs): 20kA ανά φάση.
• Mountable, βυσματωτό σχήμα DIN-ραγών.
• Η πράσινη σημαία δεικτών στο παράθυρο επιθεώρησης παρουσιάζει λειτουργούσα κατάσταση των ενοτήτων προστασίας.
• Το σήμα διακοπτών μακρινού ελέγχου μπορεί να επιτευχθεί

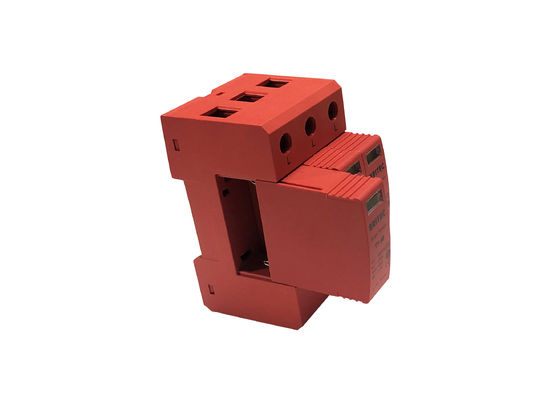

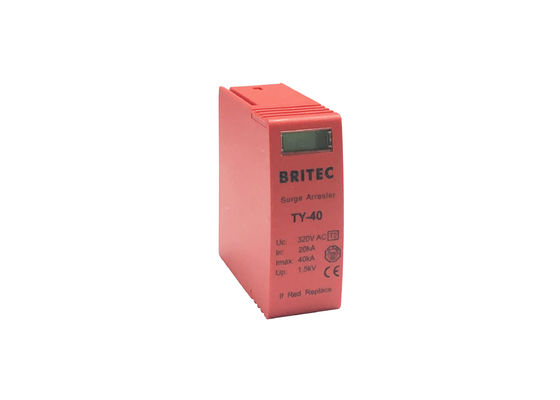

• Πλήρης μονάδα Prewired που αποτελείται από ένα μέρος βάσεων και βυσματωτές ενότητες προστασίας.
• Ty-40R 3 οι πόλοι ξεχύνονται σαν θάλασσα καλύπτρα για τη χρήση στα συστήματα TN-γ.
Τύπος - κατηγορία ΙΙ 2 τριφασική 3 Πολωνών Arrester λεπτομέρειες προϊόντων κύματος:
| |
TY150 40R 3P |
TY275 40R 3P |
TY320 40R 3P |
TY385 40R 3P |
TY440 40R 3P |
| Ταξινόμηση SPD σύμφωνα με EN61643-11 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
| Ταξινόμηση SPD σύμφωνα με IEC61643-11 |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
| Μέγιστη συνεχής λειτουργούσα τάση εναλλασσόμενου ρεύματος Uc |
150V |
275V |
320V |
385V |
440V |
| Ονομαστικό ρεύμα απαλλαγής (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα απαλλαγής (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Επάνω |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Επίπεδο 5kA προστασίας τάσης Επάνω |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Μέγιστη εφεδρική θρυαλλίδα |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Χρόνος απόκρισης TA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Λειτουργούσα σειρά θερμοκρασίας TU |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Λειτουργούσα ένδειξη κράτους/ελαττωμάτων |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
| Περιοχή διατομής (ελάχιστη) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Περιοχή διατομής (μέγιστο) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Για να τοποθετήσει επάνω |
ράγα 35mm DIN |
| Υλικό περιφράξεων |
Θερμικό πλαστικό UL94-V0 |
| Βαθμός προστασίας |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Διάσταση:
Τύπος - κατηγορία ΙΙ 2 τριφασική 3 Πολωνών Arrester εφαρμογή κύματος:
• Κατάλληλος για το δεύτερο στάδιο της προστασίας στις επιτροπές διανομής ανεφοδιασμού στις οποίες τύπος - οι συσκευές 1 προστασίας εγκαθίστανται προς τα πάνω, ή για τη πρώτη φάση της προστασίας στις εμπορικές ή άλλες εφαρμογές που δεν εκτίθενται στις άμεσες απεργίες και χωρίς το εξωτερικό σύστημα προστασίας αστραπής.
• Χρησιμοποιημένος για τη βιομηχανία και την αυτοματοποίηση, τις εμπορικές και κατοικημένες εγκαταστάσεις, τις τηλεπικοινωνίες & την ΤΠ & τα κέντρα δεδομένων, τον υπαίθριο φωτισμό των οδηγήσεων, την κατεργασία ύδατος, το έξυπνο πλέγμα & τη LV που μετρούν και φωτοβολταϊκούς & τον αέρα.
Τύπος - κατηγορία ΙΙ 2 τριφασική 3 Πολωνών Arrester πλεονέκτημα κύματος:

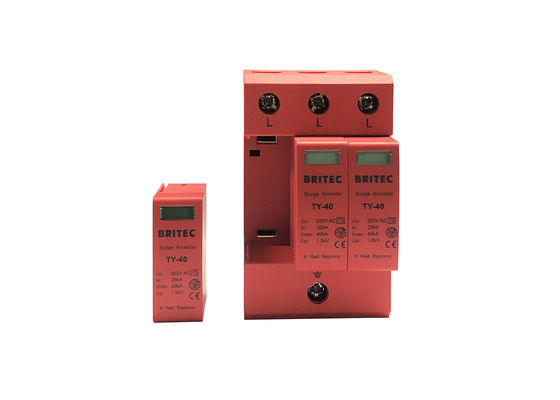

• Εύκολη αντικατάσταση των ενοτήτων προστασίας χωρίς εργαλεία.
• Υψηλή ικανότητα απαλλαγής.
• Υψηλή αξιοπιστία.
• Αντιστρέψιμα πλαίσια για να επιτρέψει την είσοδο καλωδίων άνωθεν ή κατωτέρω.
• Γρήγορη παράδοση.
Οι υπηρεσίες μας:
• 17 σφαιρικής κύριας έτη κατασκευής επαγγέλματος της ηλεκτρικής καλύπτρας κύματος προϊόντων.
• Όλα τα προϊόντα θα συσκευαστούν καλά πρίν στέλνουν.
• Η τυποποιημένη συσκευασία, και εσείς μπορεί επίσης να μας πει τις απαιτήσεις σας στη συσκευασία.
• Γρηγορότερη παράδοση.
• Χωριστά δοκιμασμένος πριν από την αποστολή.
Δοκιμή:
Πιστοποιητικό:
Εγκατάσταση:
• Η γραμμή καλυπτρών κύματος περιλαμβάνει μια μεγάλη έκταση των συμπαγών προστατών για την εγκατάσταση στη ράγα DIN.
• Το SPD δεν πρέπει να ρυθμιστεί μετά από εγκατεστημένος σύμφωνα με την απαίτηση.
• Μπορεί αυτόματα να προστατεύσει το δίκτυο δύναμης μετά από την κατάλληλη εγκατάσταση.
• Σε περίπτωση αποτυχίας, παρακαλώ αντικαταστήστε το άκυρο στοιχείο εγκαίρως.
