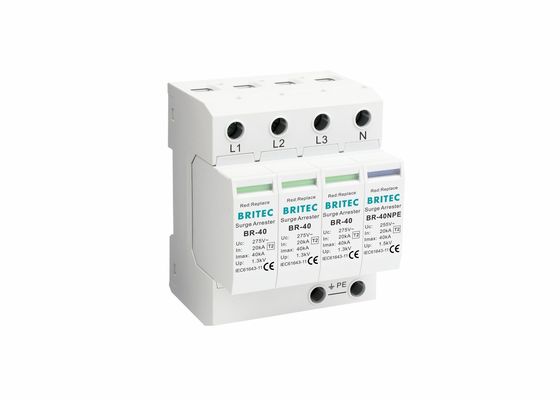

χαμηλής τάσης Arrester συσκευή προστασίας κύματος SPD 3p+N Imax 40kA
3p + τύπος NPE Imax 40kA - χαρακτηριστικό γνώρισμα προστασίας κύματος 2 SPD:
• Κατηγορία ΙΙ, τύπος - 2, 40kA
• 40kA μέγιστο ρεύμα κύματος
• Τα ανασχετικά μέσα BR-40 3P+NPE κύματος συναντούν τον τύπο - κατηγορία 2 απαίτησης σύμφωνα με το IEC 61643-11
• Σύσταση από μέρος βάσεων και 4 βυσματωτές ενότητες προστασίας.
• Τύπος - ο προστάτης 2 κύματος είναι ο καλύτερος τρόπος να κρατηθεί κάθε είδος κυμάτων τάσης μακρυά από τη χαμηλής τάσης μετατροπή για να σιγουρευτεί την πλήρη προστασία της δευτεροβάθμιας επιτροπής.
3p + τύπος NPE Imax 40kA - 2 λεπτομέρειες προϊόντων προστασίας κύματος SPD:
| |
BR150 40 3P+NPE |
BR275 40 3P+NPE |
BR320 40 3P+NPE |
BR385 40 3P+NPE |
BR440 40 3P+NPE |
| Ταξινόμηση SPD σύμφωνα με EN61643-11 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
Τύπος - 2 |
| Ταξινόμηση SPD σύμφωνα με IEC61643-11 |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
Κατηγορία ΙΙ |
| Μέγιστη συνεχής λειτουργούσα τάση εναλλασσόμενου ρεύματος Uc |
150V |
275V |
320V |
385V |
440V |
| Μέγιστη συνεχής λειτουργούσα τάση εναλλασσόμενου ρεύματος [Ν - PE] Uc |
255V |
255V |
255V |
255V |
255V |
| Ονομαστικό ρεύμα απαλλαγής (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| Μέγιστο ρεύμα απαλλαγής (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Επίπεδο προστασίας τάσης Επάνω |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Επίπεδο 5kA προστασίας τάσης Επάνω |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Επίπεδο προστασίας τάσης [ν-PE] Επάνω |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Ακολουθήστε την τρέχουσα ικανότητα εξάλειψης [ν-PE] a.c.Ifi |
100Arms |
100Arms |
100Arms |
100Arms |
100Arms |
| Μέγιστη εφεδρική θρυαλλίδα |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Χρόνος απόκρισης TA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Χρόνος απόκρισης [ν-PE] TA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Λειτουργούσα σειρά θερμοκρασίας TU |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Λειτουργούσα ένδειξη κράτους/ελαττωμάτων |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
πράσινος/κόκκινο |
| Περιοχή διατομής (ελάχιστη) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Περιοχή διατομής (μέγιστο) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Για να τοποθετήσει επάνω |
ράγα 35mm DIN |
| Υλικό περιφράξεων |
Θερμικό πλαστικό UL94-V0 |
| Βαθμός προστασίας |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Κώδικας διαταγής |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Κώδικας διαταγής (με τη μακρινή σηματοδότηση) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Διάσταση:
3p + τύπος NPE Imax 40kA - εφαρμογή προστασίας κύματος 2 SPD:
• Αυτές οι συσκευές προστατεύουν τα χαμηλής τάσης καταναλωτικά συστήματα από overvoltages όλων των τύπων
• Προστασία του ηλεκτρικού συστήματος εναλλασσόμενου ρεύματος
• Προστασία του συστήματος διανομής δύναμης
• Προστασία των τελικών συσκευών
• Για τη χρησιμοποίηση στις ζώνες προστασίας αστραπής της έννοιας στο όριο 1-2
• Χρησιμοποιημένος για την προστασία ενάντια στους ηλεκτρικούς επιβάτες
• Αυτή η σειρά προϊόντων μορφωματικών συσκευών προστασίας κύματος παρέχει την προστασία για τον εξοπλισμό που συνδέεται με τις εισερχόμενες παροχές ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος χαμηλής τάσης ενάντια στα καταστρεπτικά αποτελέσματα του επιβάτη πέρα από τις τάσεις που προκαλούνται από τις τοπικές απεργίες αστραπής.
3p + τύπος NPE Imax 40kA - πλεονέκτημα προστασίας κύματος 2 SPD:
• Χαμηλός χρόνος απόκρισης διαρροής τρέχων, γρήγορος, χαμηλή υπόλοιπη τάση.
• Οι δείκτες θέσης ελέγχουν οπτικά το επίπεδο προστασίας
• Διαθέσιμος με την προαιρετική μακρινή σηματοδότηση
• Εύκολη εγκατάσταση με το μοντάρισμα ραγών DIN
• Οι διαφορετικές μέθοδοι καλωδίωσης συνδυασμού θα μπορούσαν να επιλεχτούν σύμφωνα με το διαφορετικό σύστημα παροχής ηλεκτρικού ρεύματος.
Οι υπηρεσίες μας:
• 17 σφαιρικής κύριας έτη κατασκευής επαγγέλματος της ηλεκτρικής καλύπτρας κύματος προϊόντων.
• Όλα τα προϊόντα θα συσκευαστούν καλά πρίν στέλνουν.
• Η τυποποιημένη συσκευασία, και εσείς μπορεί επίσης να μας πει τις απαιτήσεις σας στη συσκευασία.
• Γρηγορότερη παράδοση.
• Χωριστά δοκιμασμένος πριν από την αποστολή.
Πληροφορίες επιχείρησης:
Η ηλεκτρική Co. Britec Wenzhou, ΕΠΕ που ιδρύεται το 2003, είναι δεσμευμένη στον τομέα της προστασίας αστραπής, η επιχείρηση βρίσκεται σε Yueqing, Zhejiang. Η επιχείρηση είναι δεσμευμένη στην ανάπτυξη και την εφαρμογή της προστασίας αστραπής. Η επιχείρηση έχει συλλέξει μια ομάδα πεπειραμένης βιομηχανίας elites και εμπορικού διοικητικού προσωπικού. Έχουν συσσωρεύσει περισσότερο από δέκα έτη εμπειρίας βιομηχανίας, κυριαρχημένης έξοχης τεχνολογίας ανάπτυξης προϊόντος και πρακτικής εμπειρίας εφαρμογής, και μπορούν να παρέχουν τις στοχοθετημένες επιστημονικές λύσεις βιομηχανίας.
Πιστοποιητικό:
Εγκατάσταση:
• Η γραμμή καλυπτρών κύματος περιλαμβάνει μια μεγάλη έκταση των συμπαγών προστατών για την εγκατάσταση στη ράγα DIN
• Όταν οι στροφές παραθύρων ένδειξης ελαττωμάτων από πράσινο στο κόκκινο παρακαλώ αντικαθιστούν την κασέτα το συντομότερο δυνατό
• Αφότου η εγκατάσταση είναι πλήρης, ελέγξτε ότι η μονάδα προστασίας είναι βούλωμα σε ισχύ, κλείνει τον αυτόματο διακόπτη διακοπτών (θρυαλλίδα), ελέγχει ότι η θέση εργασίας είναι κανονική.
